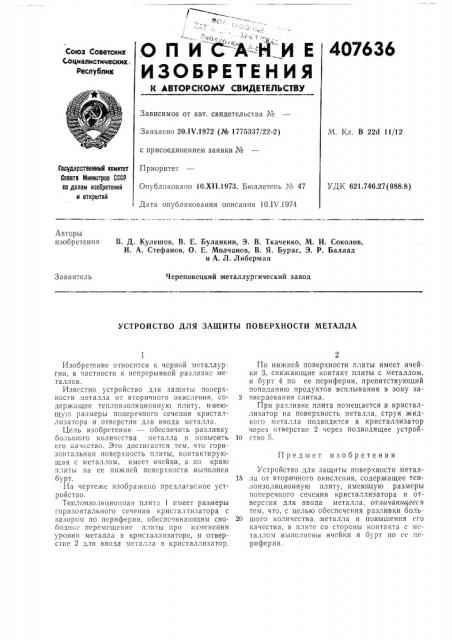

407636

ОП ИС А-" Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 20.1К1972 (№ 1775337/22-2) с присоединением заявки №

Приоритет

Опубликовано 10.XI1.1973. Бюллетень ¹ 47

Дата опубликования описания IО.IV.1974

М. Кл. В 22d 11/12

Государственный комитет

Совета Министров СССР па делам изааретений и открытий

УДК 621.746,27(088,8) Авторы изобретения

В. Д. Кулешов, В. Е. Буланкин, Э. В. Ткаченко, М. И. Соколов, И. А. Стефанов, О. Е. Молчанов, В. Я. Бурас, Э. P. Баллад и А. Л. Либерман

Череповецкий металлургический завод

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПОВЕРХНОСТИ МЕТАЛЛА

Предмет изобретения

Изобретение относится к черной металлургии, в частности к непрерывной разливке металлов.

Известно устройство для защиты поверхности металла от вторичного окисления, содержащее теплоизоляционную плиту, имеющугз размеры поперечного сечения кристаллизатора и отверстия для ввода металла.

Цель изобретения — обеспечить разливку большого количества металла и повысить его качсство. Это достигается тем, что горизонтальная поверхность плиты, контактирующая с металлом, имеет ячейки, а по краю плиты на се нижней поверхности выполнен бурт.

На чертеже изображено предлагаемое устройство.

Теплоизоляциоиная плита 1 имеет размеры горизонтального сечения кристаллизатора с зазором по периферии, обеспечивающим свободное перемещение плиты при изменении уровня металла в кристаллизаторе, и отверстие 2 для ввода мста",:ëà в кристаллизатор.

По нижней поверхности плиты имеет ячейки 3, снижающие контакт плиты с металлом, н бурт 4 по ее периферии, препятствующий попаданию продуктов всплывания в зону за3 твердевания слитка.

При разливке плита помещается,B кристаллизатор на поверхность металла, струя жидкого металла подводится в кристаллизатор через отверстие 2 через подводящее устрой10 ство 5.

Устройство для защиты поверхности метал15 ла от вторичного окисления, содержащее теплоизоляционную плиту, имеющую размеры поперечного сечения кристаллизатора и отверстия для ввода металла, отличающееся тем, что, с целью обеспечения разливки боль20 шого количества металла и повышения его качества, в плите со стороны контакта с металлом,выполнены ячейки и бурт по сс периферии.

407636

Составитель Н. Фроловский

Техред Е. Борисова Корректор Т. Гревцова

Редактор Т. Фадеева

Типография, пр. Сапунова, 2

Заказ 826!3 Изд. Мз 317 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
