Реферат

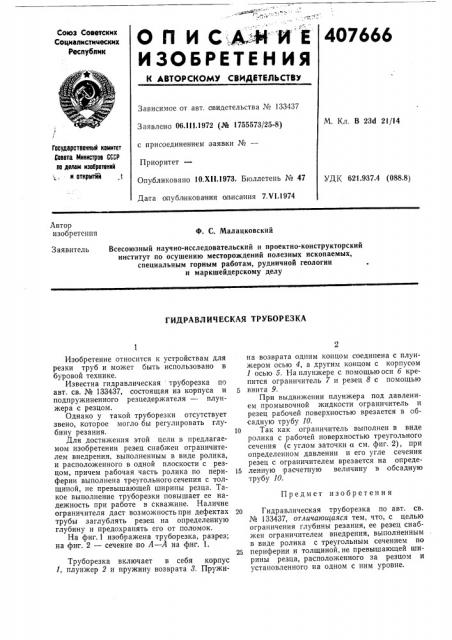

О П И С:.АИ И Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Рестгубпик

407666

Зависимое от авт. свидетельства ¹ 133437

Заявлено 06 111.1972 (№ 1755573/25-8) с присоединением заявки №вЂ”

Приоритет—

М. Кл. В 23d 21/14

Гасударственный комитет

Соввта Министров СССР ва делам изобретений и аткрытйй

Опубликовано 10.ХП.1973. Бюллетень № 47

УД К 621.937.4 (088,8) Дата опубликования описа ния 7.Ч1.1974

Автор изобретсния

Ф. С. Малацковский

Всесоюзный научно-исследовательский и проектно-конструкторский институт по осушению месторождений полезных ископаемых, специальным горным работам, рудничной геологии и маркшейдерскому делу

Заявитель

ГИДРАВЛИЧЕСКАЯ ТРУБОРЕЗКА

Предмет изобретения

20 Гидравлическая труборезка по авт. св. № 133437, отличающаяся тем, что, с целью ограничения глубины резания, ее резец снабжен ограничителем внедрения, выполненным в виде ролика с треугольным сечением по

25 периферии и толщиной, не превышающей ширины резца, расположенного за резцом и установленного на одном с ним уровне.

Труборезка включает в себя корпус

1, плунжер 2 и пружину возврата 8. ПружиИзобретение относится к устройствам для резки труб и может быть использовано в буровой технике.

Известна гидравлическая труборезка по авт. св. № 133437, состоящая из корпуса и подпружиненного резцедержателя — плунжера с резцом.

Однако у такой труборезки отсутствует звено, которое могло бы регулировать глубину резания.

Для достижения этой цели в предлагаемом изобретении резец снабжен ограничителем внедрения, выполненным в виде ролика, и расположенного в одной плоскости с резцом, причем рабочая часть ролика по периферии выполнена треугольного сечения с толщиной, не превышающей ширины резца. Такое выполнение труборезки повышает ее надежность при работе в скважине. Наличие ограничителя даст возможность при дефектах трубы заглублять резец на определенную глубину и предохранять его от поломок, На фиг.1 изображена труборезка, разрез; н.а фи.г. 2 — сечение по А — А на фиг. 1. на возврата одним концом соединена с плунжером осью 4, а другим концом с корпусом

1 осью 5. На плунжере с помощьюоси б крепится ограничитель 7 и резец 8 с помощью

5 винта 9.

При выдвижении плунжера под давлением промывочной жидкости ограничитель и резец рабочей поверхностью врезается в обсадную трубу 10.

1О Так как ограничитель выполнен в виде ролика с рабочей поверхностью треугольного сечения (с углом заточки а см. фиг. 2), при определенном давлении и его угле сечения резец с ограничителем врезается на опреде)5 ленную расчетную величину в обсадную трубу 10.

407666

Составитель В. Тупиципа

Редактор Л. Лашкова Текред E. Борисова 1(орректор О. Тюрина

Заказ 1104/l2 Изд. № 292 Тираж 876 Подписное
