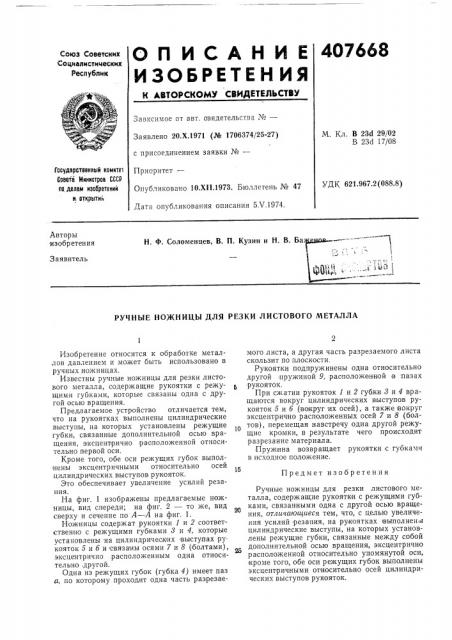

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощиалистических

Республик

Зависимое от авт, свидетельства №вЂ”

М. Кл. В 23d 29/02

В 23d 17/08

Заявлено 20.Х.1971 (№ 1706374/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.XII.1973. Бюллетень № 47

Дата опубликования описания 5Х.1974.

Гасударственный комите1

Совета Министров СССР па, делам изобретений и. открытий

УДК 621.967.2 (088.8) Авторы изобр етения

Н. Ф. Соломенцев, В. П, Кузин и Н. В, Ба

Заявитель

РУЧНЫЕ НОЖНИЦЫ ДЛЯ РЕЗКИ ЛИСТОВОГО МЕТАЛЛА

Предмет изобретения

Изобретение относится к обработке металлов давлением и может быть использовано в ручных нож н ицах.

Известны ручные ножницы для резки листового металла, содержащие рукоятки с режущими губками, которые связаны одна с другой осью вращения.

Предлагаемое устройство отличается тем, что на рукоятках выполнены цилиндрические выступы, на которых установлены режущие губки, связанные дополнительной осью вращения, эксценпрично расположенной относительно первой оси.

Кроме того, обе оси режущих губок выполнены эксцентричными относительно осей цилиндрических выступов рукояток.

Это обеспечивает увеличение усилий резания.

На фиг. 1 изображены предлагаемые ножницы, вид спереди; на фиг. 2 — то же, вид сверху и сечение по А — А на фиг. 1.

Ножницы содержат рукоятки 1 и 2 соответственно с режущими губками 3 и 4, которые установлены на цилиндрических выступах ру. кояток 5 и б и связаны осями 7 и 8 (болтами), эксцентрично, расположенным одна относительно другой.

Одна из режущих губок (губка 4) имеет паз а, по которому проходит одна часть разрезаемого листа, а другая часть разрезаемого листа скользит по плоскости.

Рукоятки подпружинены одна относительно другой пружиной 9, расположенной в .пазах рукояток.

При сжатии рукояток 1 и 2 губки 8 и 4 вращаются вокруг цилиндрических выступов рукояток 5 и б (во круг их осей), а также вокруг эксцентрично расположенных осей 7 и 8 (болтов), перемещая навстречу одна другой режущие кромки, в результате чего происходит разрезание материала.

Пружина возвращает рукоятки с губками в исходное положение.

Ручные ножницы для резки листового металла, содержащие рукоятки с режущими губками, связанными одна с другой осью вращения, отличающиеся тем, что, с целью увеличения усилений резания, на рукоятках выполнен цилиндрические выступы, на которых установлены режущие губки, связанные между собой дополнительной осью вращения, эксцентрично расположенной относительно упомянутой оси, кроме того, обе оси режущих губок выполнены эксцентричными относительно осей цилиндрических выступов рукояток.

407668
