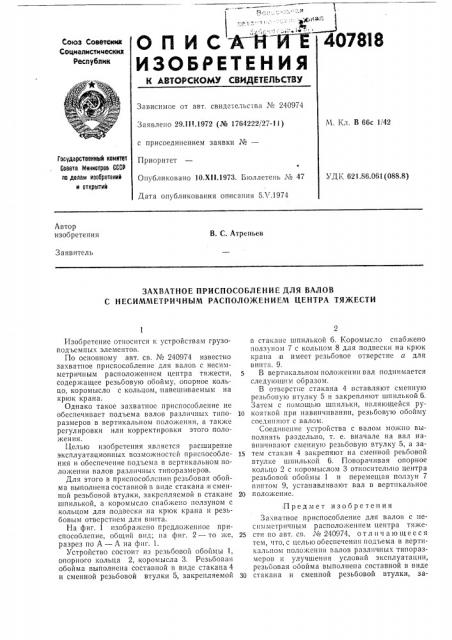

ЗАХВАТНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВАЛОВ

С НЕСИММЕТРИт1НЫМ РАСПОЛОЖЕНИЕМ ЦЕНТРА ТЯЖЕСТИ

Изобретение относится к устройствам грузоподьемпых элементов.

По основному авт. св. № 240974 известно захватное приспособление для валов с несимметричным расположением центра тяжести, содержащее резьбовую обойму, опорное кольцо, коромысло с кольцом, павеши|ваемым на крюк крана.

Однако такое захватное приспособление не обеспечивает подъема валов различных типоразмеров в вертикальном положении, а также регулировки или корректировки этого положения.

Целью изобретения является расширение эксплуатационных возможностей приспособления и обеспечение подъема в вертикальном поло>кении валов различных типоразмеров, Для этого в приспособлении резьбовая обойма выполнена составной в виде стакана 1! сменной резьбовой втулки, закрепляемой в стакане шпилькой, а коромысло снабжено ползуном с кольцом для подвески на крюк крана и резьбовым отверстием для винта.

На фиг. 1 изобра>кено предложенное приспособление, общий вид; на фиг. 2 — то >ке, разрез по А — А на фпг. 1.

Устройство состоит из рсзьбовой обоймы 1, опорного кольца 2, коромысла 3. Резьбовая обойма выполнена составной в виде стакана 4 и сменной резьбовой втулки 5, закрепляемой в стакане шпилькой 6. Коромысло снабжено ползуном " с кольцом 8 для подвески на крюк крана и имеет резьбовое отверстие а для винта. 9.

В вертикальном положении вал поднимается следующим образом.

В отверстие стакана 4,вставляют сменную резьбовую втулку 5 и закрепляют шпилькой 6.

Затем с помощью шпильки, являющейся ру10 кояткой при навинчивании, резьбовую обойму соединяют с валом.

Соединение устройства с валом можно выполнять раздельно, т. е. вначале на вал навинчивают сменную резьбовую втулку 5, а за15 тем стакан 4 закрепяют на сменной реьбовой втулке шпилькой 6. Поворачивая опорное кольцо 2 с коромыслом 3 относительно центра резьбовой обоймы 1 и перемещая ползун 7 винтом 9, устанавливают вал в вертикальное

20 положение.

Предмет изобретения

Захватное приспособление для валов с нес!!мм Tpl! Irrbrì расположением центра TH?Ke25 сти по авт. св. № 240974, отл и ч а ю щееся тем, что, с целью обеспечения подъема в вертикальном положении Валов различньIХ THIlop3aмеров и улучшения условий эксплуатации, резьбовая обойма выполнена составной в виде

30 стакана и сменной резьбовой втулки, за407818

Pzzz 2

Составитель В. Смирнов

Техред Т. Ускова

Редактор Е. Кравцова

Корректор Т. Добровольская

Заказ 866j5 Изд. ¹ 270 Тираж 780 Подписное

ЦНИИПИ Государственного когиитета Совета Министров СССР по делам изобретения и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 крепляемой в стакане шпилькой, а коромысло снабжено ползуном с кольцом для подвески на крюк крапа и резьбовым отверстием для винта.
