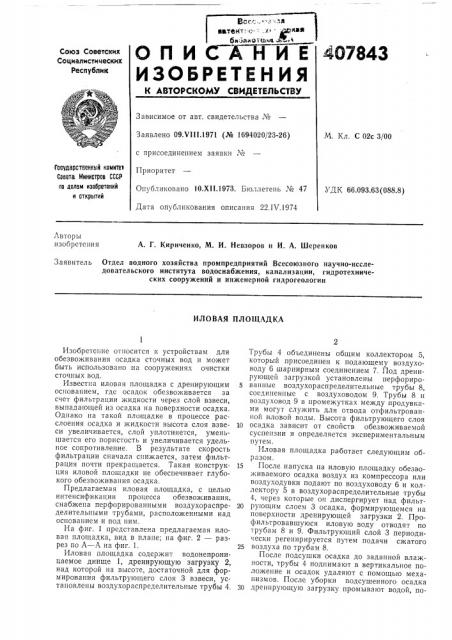

О П И С А Н И Е 407843
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09Х111.1971 (№ 1694020/23-26) М. Кл, С 02с 3/00 с присоединением заявки ¹
Приоритет
Гасударственный камитет
Савета Министрав СССР аа делам иэабретений и открытий
Опубликовано 10.Х11.1973. Бюллетень . и 47
Дата опубликования описания 22.IV.!974
УДК 66.093.63(088.8) АBTopht изобретения
А. Г. Кириченко, М. И. Невзоров и И, А. Шеренков
Заявитель Отдел водного хозяйства промпредприятий Всесоюзного научно-исследовательского института водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии
ИЛ О ВАЯ ПЛ О 1.ЦЛД КА
Изобретение относится к устройствам для обезвоживания осадка сточных вод и может быть использовано на сооружениях очистки сточных вод.
Известна иловая площадка с дренирующим основанием, где осадок обезвоживается за счет фильтрации жидкости через слой взвеси, выпадающей из осадка па поверхности осадка.
Однако на такой площадке в процессе расслоения осадка и жидкости высота слоя взвеси увеличивается, слой уплотняется, уменьшается его пористость и увеличивается удельное сопротивление. В результате скорость фильтрации сначала снижается, затем фильтрация почти прекращается. Такая конструкция иловой площадки не обеспечивает глубокого обезвоживания осадка.
Предлагаемая иловая площадка, с целью интенсификации процесса обезвоживания, снабжена перфорированными воздухораспределительными трубами, расположенными над основанием и под ним.
На фиг. 1 представлена предлагаемая иловая площадка,; на фиг. 2 — разрез по А — А на фиг. 1.
Иловая площадка содержит водонепроницаемое днище 1, дренирующую загрузку 2, над которой на высоте, достаточной для формирования фильтрующего слоя 3 взвеси, установлены воздухораспределительные трубы 4.
Трубы 4 об ьединены общим коллектором 5, который присоединен к подающему воздуховоду б шарнирным соединением 7. Под дренирующей загрузкой установлены перфориро5 ванные воздухораспределительные трубы 8, соединенные с воздуховодом 9. Трубы 8 и воздуховод 9 в промежутках между продувками могут служить для отвода отфильтрованной иловой воды. Высота фильтрующего слоя
10 осадка зависит от свойств обезвоживаемой суспепзии и определяется экспериментальным путем.
Иловая площадка работает следующим образом.
15 После напуска на иловую площадку обезвоживаемого осадка воздух из компрессора или воздуходувки подают по воздуховоду б и коллектору 5 в воздухораспределительные трубы
4, через которые оп диспергирует над фильт20 рующим слоем 3 осадка, формирующемся на поверхности дренирующей загрузки 2. Профильтровавшуюся иловую воду отводят по трубам 8 и 9. Фильтрующий слой 3 периодически регепирируется путем подачи сжатого
25 воздуха по трубам 8.
После подсушки осадка до заданной влажности, трубы 4 поднимают в вертикальное положение и осадок удаляют с помощью механизмов. После уборки подсушенного осадка
30 дренпрующую загрузку промывают водой, по407843 .
Предмет изобретения
7 х иг
>из 2
Составитель Л. Лукомская
Техред Л. Богданова
Корректор г1. Стельмах
Редактор A. Бать-;гни
Заказ 863/3 Изд. № 269 Тираж 755 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий
Москва, УК-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2 даваемой по трубам 4. Промывную воду отводят по трубам 8.
Предлагаемая иловая площадка обеспечивает максимальные скорости фильтрования при эффективном задержании взвеси, ускоряет процесс сушки осадка за счет испарения, способствует аэробной стабилизации органического вещества осадка, позволяет регенерировать фильтрующий слой.
Иловая площадка, содержащая дренирующее основание, отличающаяся тем, что, с целью интенсификации процесса обезвоживания осадка, она снабжена перфорированными воздухораспределительными трубами, расположенными пад основанием и под ним.
