Патент ссср 407930

Патент ссср 407930

Иллюстрации

Показать все

Реферат

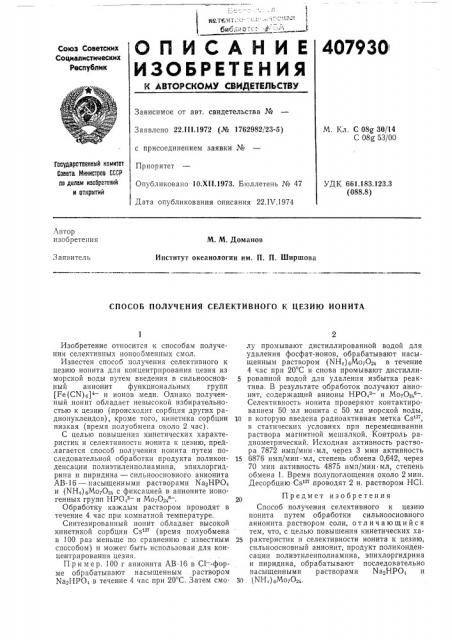

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.I I I.1972 (№ 1762982/23-5) с присоединением заявки №

Приоритет

Опубликовано 10.XII.!973. Бюллетень № 47

Дата опубликования описания 22.IV.1974

М. Кл. С 08g 30/14

С 08g 53/00

Гасударственный камитет

Савета Министрав СССР па делам изааретений и аткрытий

УДК 661.183.123.3 (088.8) Автор изобретения

М. М. Доманов

Институт океанологии им. П. П. Ширшова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СЕЛЕКТИВНОГО К ЦЕЗИЮ ИОНИТА

Изобретение относится к способам получения селективных ионообменных смол.

Известен способ получения селективного к цезию ионита для концентрирования цезия из морской воды путем введения в сильноосновный анионит функциональных групп

fFe(CN)6)4 — и ионов меди. Однако полученный ионит обладает невысокой избирательностью к цезию (происходит сорбцпя других радионуклеидов), кроме того, кинетика сорбции низкая (время полуобмепа около 2 час) .

С целью повышения кинетических характеристик и селективности ионита к цезию, предлагается способ получения ионита путем последовательной обработки продукта поликонденсации полиэтиленполиамина, эпихлоргидрина и пиридина — сильноосновного анионита

ЛВ-16 — насыщенными растворами Na HPO4 и (NH4) 6Мо702 с фиксацией в анионите ионогенных групп НРО2 — и Мо702 .

Обработку каждым раствором проводят в течение 4 час при комнатной температуре.

Синтезированный ионит обладает высокой кинетикой сорбции Cs (время полуобмена в 100 раз меньше по сравнению с известным способом) и может быть использован для концентрирования цезия, Пример. 100 г анионита АВ-16 в С! — -форме обрабатывают насыщенным . раствором

КаеНРО1 в течение 4 rac при 20 С. Затем смолу промывают дистиллированной водой для удаления фосфат-ионов, обрабатывают насыщенным раствором (NH<) 6Мо702 в течение

4 час при 20 С и снова промывают дистилли5 рованной водой для удаления избытка реактива. В результате обработок получают анионит, содержащий анионы НРО4е — и Мо702 —.

Селективность ионита проверяют контактированием 50 мл ионита с 50 мл морской воды, 10 в которую введена радиоактивная метка Cs в статических условиях при перемешивании раствора магнитной мешалкой. Контроль радиометрический. Исходная активность раствора 7872 имп/мин мл, через 3 мин активность

15 6876 имп/мин мл, степень обмена 0,642, через

70 мин активность 4875 имп/мин мл, степень обмена 1. Время полупоглощения около 2 мин.

Десорбцию Cs проводят 2 н. раствором НС1.

Предмет изобретения

Способ получения селективного к цезию ионита путем обработки сильноосновного анионита раствором соли, отличающийся тем, что, с целью повышения кинетических ха25 рактеристик и селективности ионита к цезию, сильноосновный анионит, продукт поликонденсации полиэтиленполиамина, эпихлоргидрина и пиридина, обрабатывают последовательно насыщенными растворами NaеНРО, и

30. (NH.1) 6Мо70е .
