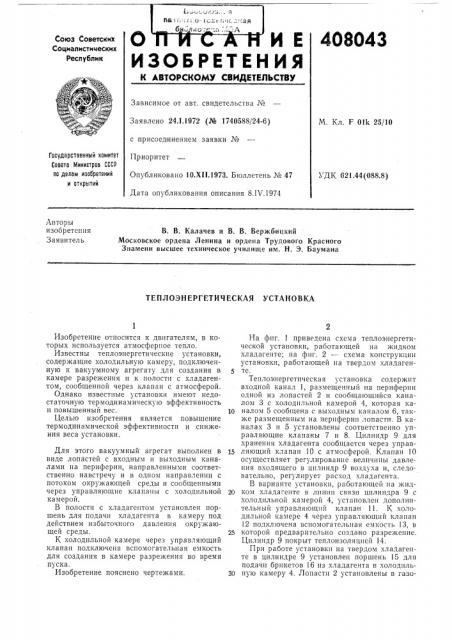

4О8043

И Е

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.1.1972 (№ 1740588f24-6) М. Кл. F 01k 25/10 с присоединением заявки №

Приоритет

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК, 621.44(088.8) Опубликовано 10.Xl l.1973. Бюллетень ¹ 47

Дата опубликования описания 8.IV.1974

Авторы изобретения

Заявитель

В. В. Калачев и В. В. Вержбицкий

Московское ордена Ленина и ордена Трудового Красного

Знамени высшее техническое училище им. Н. Э, Баумана

ТЕПЛОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Изобретение относится к двигателям, в которых используется атмосферное тепло.

Известны теплоэнергстические установки, содержащие холодильную камеру, подключенную к вакуумному агрегату для создания в камере разрежения и к полости с хладагентом, сообщенной через клапан с атмосферой.

Однако известные установки имеют недостаточную термодинамическую эффективность и повышенный вес.

Цель|о изобретения является повышение термодинамической эффективности и снижения веса установки.

Для этого вакуумный агрегат выполнен в виде лопастей с входным и выходным каналами на периферии, направленными соответственно навстречу и в одном направлении с потоком окружающей среды и сообщенными через управляющие клапаны с холодильной камерой.

В полости с хладагептом установлен поршень для подачи хладагента в камеру под действием избыточного давления окружающей среды.

К холодильной камере через управляющий клапан подключена вспомогательная емкость для создания в камере разрежения во время пуска.

Изобретение пояснено чертежами.

На фиг. 1 приведена схема теплоэнергетической установки, работающей на жидком хладагенте; на фиг. 2 — схема конструкции установки, работающей на твердом хладагенте.

Теплоэнергетпческая установка содержит входной канал 1, размещенный на периферии одной из лопастей 2 и сообщающийся каналом 3 с холодильной камерой 4, которая ка10 налом 5 сообщена с выходным каналом 6, также размещенным на периферии лопасти. В каналах 3 и 5 установлены соответственно управляющие клапаны 7 и 8. Цилиндр 9 для хранения хладагента сообщается через управ15 ляющий клапан 10 с атмосферой. Клапан 10 осуществляет регулирование величины давления входящего в цилиндр 9 воздуха и, следовательно, регулирует расход хладагента.

В варианте установки, работающей на жид20 ком хладагенте в линии связи цилиндра 9 с холодильной камерой 4, установлен дополнительный управляющий клапан 11. К холодильной камере 4 через управляющий клапан

12 подключена вспомогательная емкость 13, в

2S которой предварительно создано разрежение.

Цилиндр 9 покрыт теплоизоляцпей 14.

При работе установки на твердом хладагепте в цилиндре 9 установлен поршень 15 для подачи брикетов 16 из хладагента в холодпль30 ную камеру 4. Лопасти 2 установлены в газо408043 вых подшипниках 17, в которые воздух поступает из атмосферы через уплотнения под действием разности давлений окружающей среды и в холодильной камере 4.

Перед запуском установки холодильная камера 4 через клапан 12 подключается к емкости 13 для создания в камере 4 разрежения. Открывают управляющий клапан 7 и в холодильную камеру 4 по каналу 3 из атмосферы через входной канал 1 поступает воздух, который, попадая в камеру 4, расширяется.

Под действием газового потока лопасти 2 приводятся во вращение. Воздух в холодильной камере 4 контактирует с хладагентом, например с брикетами 16, н его температура понижается. Из холодильной камеры 4 воздух по каналу 5 и выходному каналу б, в которых он поджимается под действием центробежных сил, выбрасывается в атмосферу. Работа сжатия меньше работы расширения газового потока из атмосферы и полученная положительная разность работ используется для привода лопастей.

Заданный режим работы теплоэнергетической установки поддерживается управляющим клапаном 10, при помощи которого регулируют количество подаваемого в холодильную камеру 4 хладагента.

Перед остановкой закрывают управляющий клапан 12 и в емкости 13 сохраняется разрежение, используемое для последующего запуска установки. Далее закрывают клапаны 7 и 11 и клапан 8.

В предложенной теплоэпергетической установке эффективно использован для интенсификации рабочего процесса скоростной напор и изменение статического давления, возника5 ющего при обтекании установки потоком окружающей среды, имеющих место, например, при монтаже установки на летательном аппарате.

10 Предмет изобретения

1. Теплоэнергетическая установка, содержащая холодильную камеру, подключенную к вакуумному агрегату для создания в камере

15 разрежения и к полости с хладагентом, сообщенной через клапан с атмосферой, отличаюи аяся тем, что, с целью повышения термодинампческой эффективности и снижения веса, вакуумный агрегат выполнен в виде лопастей

20 с входным и выходным каналами на периферии, направленными соответственно навстречу и в одном направлении с потоком окружающей среды и сообщенными через управляющие клапаны с холодильной камерой.

25 2. Установка по п. 1, отличающаяся тем, что в полости с хладагентом установлен поршень для подачи хладагепта в камеру под действием избыточного давления окружающей среды.

50 3. Установка по п, 1, отличающаяся тем, что к холодильной камере через управляющий клапан подключена вспомогательная емкость для создания в камере разрежения во время пуска.

408043

Фиг 1

Фин Z
