Реферат

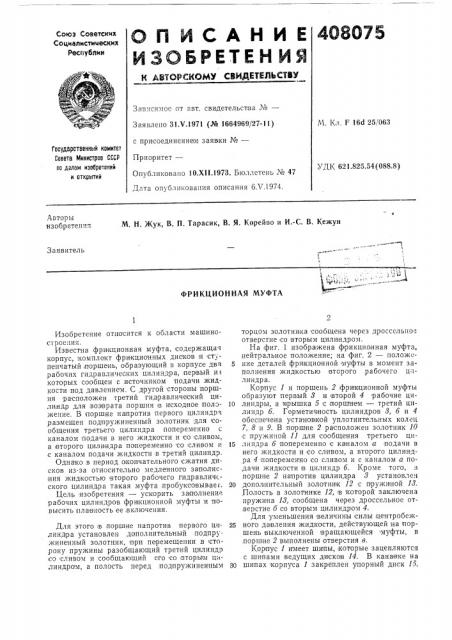

4ОЗО75

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпин

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.Н.1971 (№ 1664969/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.Xll.1973. Бюллетень ¹ 47

Дата опубликования описания 6.Н.1974.

М. Кл, F 16d 25/063

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.825.54 (088.8) Авторы изобретепич

М. Н. )Кук, В. П. Тарасик, В. Я. Корейво и И.-С. В. Кежун

= \ с

Заявитель

° 1

ФРИКЦИОННАЯ МУФТА

Изобретение относится к области машиностроения.

Известна фрикционная муфта, содержащая корпус, комплект фрикционных дисков и стпенчатый поршень, образующий в корпусе два рабочих гидравлических цилиндра, первый из которых сообщен с источником подачи жидкости под давлением. С другой стороны поршня расположен третий гидравлический цилиндр для воз врата поршня ia и сходное положение. В поршне напротив первого цилиндра размещен подпружиненный золотник для сообщения третьего цилиндра попеременно с каналом подачи в него жидкости и со сливом, а второго цилиндра попеременно со сливом и с каналом подачи жидкости в третий цилиндр.

Однако в период окончательного сжатия дисков из-за относительно медле|нного заполнния жидкостью второго рабочего гидравлич ского цилиндра такая муфта пробуксовываег.

Цель изобретения — ускорить заполнени. рабочих цилиндров фракционной муфты и повысить плавность ее,включения.

Для этого ia поршне напротив первого цилиндра установлен дополнительный подпру. жиненный золотник, при перемещении .в сторону пружины разобщающий третий цилиндр со сливом и сообщающий его со вторым цилиндром, а полость перед подпружиненным торцом золотника сообщена через дросссльно отверстие со вторым цилиндром.

На фиг. 1 изображена ф рикционная муфта, нейтральное положение; на фиг. 2 — положс5 ние деталей фрикционной муфты в момент заполнения жид костью второго рабочего цилиндра.

Корпус 1 и поршень 2 фрик ционной муфты образуют первый 8 и второй 4 рабочие ци10 линдры, а крышка 5 с nopmнем — третий цилиндр б. Герметичность цилиндров 8, б и 4 обеспечена устано|вкой уплотнительных колец

7, 8 и 9. В поршне 2 расположен золотник 10 с пружиной 11 для сообщения третьего ци15 линдра б попеременно с каналом а подачи в него жидкости и со сливом, а второго цилиндра 4 попеременно со сливом и с каналом а подачи жидкости ia цилиндр б. Кроме того, в поршне 2 на против цилиндра 8 установлен

20 дополнительный золотник 12 с пружиной 18.

Полость в золотнике 12, в которой заключена пружина 18, сообщена через дроссельное от.верстие б со вторым цилиндром 4.

Для уменьшения величины силы центробеж25 ного да вления жидкости, действующей на поршень выключенной .вращающейся муфты, в поршне 2 выполнены отверстия в.

Корпус 1 имеет шипы, которые зацепляются с шипами ведущих дисков 14. В кана вке на

30 шипах корпуса 1 закреплен упорный диск 15.

408075

Между ведущими дискамп 14 расположены ведомые диски 16.

При подаче жидкости по каналу г в порвый гидравлический цилиндр 3 золотники 10 и 12 перемещаются в крайнее правое положение 5 (см. фиг. 2). При этом второй гидравличеокий цилиндр 4 каналами д и е соединяется с тртьим цилиндром б, а каналом ж сообщается с каналом а. Если третий цилиндр 6 отключен от канала а и соединен с вторым гидравличе- 10 ским цилиндром 4, то при наличии давления в первом цили1ндре 3 поршень 2 перемещается до у1пора,в паркет ведущих 14 и ведомых 16 дисков (первая ступень сжатия дисков).

В связи с тем, что объем гидравлического 15 цилиндра 4 значительно больше, чем цилиндра 3, а проходное сеченйе отверстий канала г в несколько раз больше, чем канала ж, заполнение цилиндра 4 происходит в основном после предварительного сжатия дискс|в и закры- 20 тия отверстий в. 3а время перемещения по|ршня во второй цилиндр 4 по ступает жидкость из третьего цилиндра б по каналу ж. После перемещения:поршня до упора в цилиндре 4 увеличивается давление и:выравнивается Ю давлением в третьем цилиндре б. Усилие, сж..,мающее диски фрикционной муфты, определяется суммой сил, дейсгвующих на пер вую и вторую ступень по ршня, за минусом усилия, .действующего на поршень со стороны третье- 30 го цилиндра б (вторая ступень. сжатия ди;,ков) .

Поскольку полость располохкения пружины

13 золотника 12 соединена дроссельным о, верстием б со вторым цилиндром 4, го при ув»- 35 личении давления в последнем, золотник 12 .начнет перемещаться 1влево. Скорость,перемещения золотника,12 определяется величиной дроссельного отверстия б и усилием пружины

13, а время перемещения золотника 12 опре- 40 деляет продолжительность второй сту пенп сжатия. После перемещения золотника 12 в .крайнее левое положение канал е соединяет,третий цилиндр 6 через отверстие з со сливом.

При этом усилие, сжимающее диски фри кц i,онной муфты, определяется величиной давл:,ния жидко сти в гидравлических цилиндрах 3 ,и 4 (третья ступень сжатия ди(сков).

П|ри выключении фрикцион ной муфты канал г соединяется со сливом, при этом падает дав.чение жидкости в цилиндре 3, и золотник 10 усилием пружины 11 перемещается влево, соед иняя канал а с третьим цилиндром 6, а цилиндр 4 по каналам ж и и со сливовом.

После отхода поршня от пакета дисков отKpbIIBBIoTñÿ отверстия в, через которые также сливается жидкость при выключении фри кционной муфты.

Предмет изобретения

Фракционная муфта, содержащая корпус, комплект фрикционных диско в и ступенчатый по ршень, образующий в корпусе два рабочих гидравлических цилиндра, первый из которых сообщен с источником подачи жидкости под давлением, с другой стороны порш ня раопо. лохкен третий гидравлический цилиндр длз возврата поршня iB исходное, положение, а в поршне напротив первого цилиндра размещен ,подпружиненный золотник для сообщения третьего цилиндра попеременно с каналом подачи в него жидкости и со сливовом, а второго цилиндра попеременно со сливом и с каналом подачи жидкости в третий цилиндр, отличаюи4аяся тем, что, с целью ускорения заполне.ния ее рабочих цилиндров и повышения плазности ее |включения, в поршне напротив пер вого цилиндра установлен дополнительный подпружиненный золотник, при перемещении в сторону пружины разобщающий третий цилин др со слизом и сообщающий его с вторым цилиндром, а полость пе ред подпружиненныч горцем золотника сообщена через дроссельно от BBpicTие с вторым цилиндром.

408075

1 1 1 Г М

3Т

Уиг.c

Составитель В. Бялоцкий

Техред 3. Тараненко Корректор М. Лейзерман

Редактор Л. Лашкова

Типография № 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14

Заказ 116 Изд. 267 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Миниспров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
