Способ уменьшения действия фосфорной кислоты на металлы

Способ уменьшения действия фосфорной кислоты на металлы

Иллюстрации

Показать все

Реферат

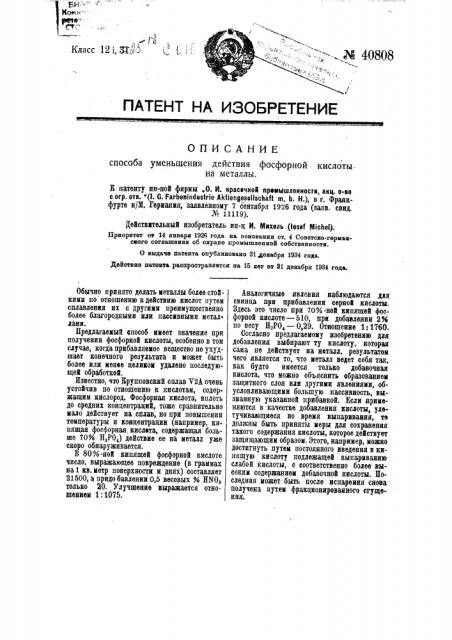

Класс 12 i, И р:

М 40808

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа уменыпения действия фосфорной кислотына металлы.

К патенту ин-ной фирмы .О. И. красвчной преиышленносга, акц. о-во

cогр.отв. "(l. G. Farbenindustrie Aktiengesellschaft m. Ь. Н.), в г. франкфурте н/К, Германия, заявленному 7 сентября 1926 года (заяв. свид.

¹ 11119).

Действительный изобретатель ин-ц И. Михель (losef Michel).

Приоритет ст 14 января 1926 года на оснсвании ст. 4 Советско-германского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 31,декабря 1934 года.

Действие патента распространяется на 16 лет от 31 декабря 1934 года.

Обычно принято делать металлы более стойкими по отношению кдействию кислот путем сплавлвния их с другими преимущественно более благородными или пассивными металлами.

Предлагаемый способ имеет значение при получении фосфорной кислоты, особенно в том случае, когда прибавляемое вещество не ухудшает конечного результата и может быть более или менее целиком удалено последующей обработкой.

Известно, что Крупповский сплав 72А очень устойчив по отношению к кислотам, содержащим кислород. Фосфорная кислота, вплоть до средних концентраций, тоже сравнительно мало действует на.сплав, но при повышении температуры и концентрации (например, кипящая фосфорная,кислета, содержащая больme 70% Н,P04) действие ее на металл уже скоро обнаружйвается.

В 80%-ной кипящей фосфорной кислоте число, выражающее повреждение (в граммах на1 кв. метр поверхности и днях) составляет

21500, а придобавлении 0>5 весовых % HNO, только 20. Улучшение выражается отношением i:1075.

Аналогичные явления наблюдаются для свинца при прибавлении серной кислоты.

Здесь это число при 70%-ной кипящей фосфорной кислоте — 510, при добавлении 2% по весу Н,РО,— 0,29. Отношение 1:1760.

Согласно предлагаемому изобретению для добавления выбирают ту кислоту, которая сама не действует на металл, результатом чего является то, что металл ведет себя так, как будто имеется только добавочная кислота, что можно объяснить образованием защитного слоя или другими явлениями, обусловливающими большую пассивность, вызванную указанной прибавкой. Если применяются в качестве добавления кислоты, улетучивающиеся во время выпаривания,. те должны быть приняты меры для сохранения такого содержания кислоты, которое действует защищающим образом. Этого, например, можно достигнуть путем постоянного введения в кипящую кислоту подлежащей выпариванию слабой кислоты, с соответственно более высоким содержанием добавочной кислоты. Последняя может быть после испарения снова получена путем фракциониреваиного сгущения.

Предмет патента.

Эксперт Б. Орелкин

Редактор Панов

Типография .Советский Печатник", Ленинград, Моховая, 40

1. Способ уменьшения действия фосфорной кислоты на металлы, особенно при повышенной температуре, отличающийся тем, что к фосфорной кислоте прибавляют немного вещества, не действующего на металл и делающего его павсивным.

2. Нрием выполнения способа по и. 1, отличающийся тем, что если фосфорная кислота соприкасается с металлом, безразличным по отношению к азотной кислоте, то к ней добавляют азотной кислоты, если же металл безразличен к серной кислоте (например, свинец),. то к фосфорной кислоте добавляют серной кислоты,
