Реферат

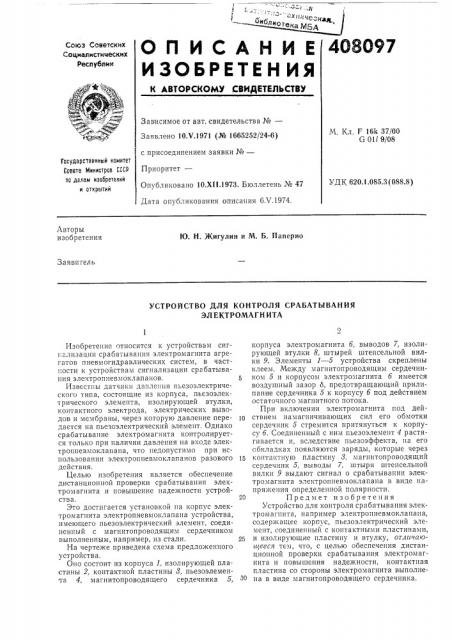

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

408Î97

Совз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.V.1971 (¹ 1665252/24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.Х1!.1973. Бюллетень № 47

Дата опубликования описания 6Л .1974.

М. Кл. F 16k 37/00

G 01/ 9/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 620.1.085 3 (088.8) Авторы изобретения

Ю. Н. Жигулин и М. Б. Паперно

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СРАБАТЫВАНИЯ

ЭЛ ЕКТРОМАГН ИТА

Изобретение относится к устройствам сигнализации срабатывания электромагнита агрегатов пневмогидравлических систем, в част.:ости к устройствам сигнализации срабатывания электропиевмоклапанов.

Известны датчики давления пьезоэлектрического типа, состоящие из корпуса, пьезоэлекч рического элемента, изолирующей втулки, контактного электрода, электрических выводов и мембраны, через которую давление передается на пьезоэлектрический элемент. Однако срабатывание электромагнита контролируется только при наличии давления на входе электропневмоклапана, что недопустимо при использовании электропиевмоклапанов разового действия.

Целью изобретения является обеспечение дистанционной проверки срабатывания электромагнита и повышение надежности устройства.

Это достигается установкой иа корпус электромагнита электропневмоклапана устройства, имеющего пьезоэлектрический элемент, соединенный с магнитопроводящим сердечником выполненным, например, из стали.

На чертеже приведена схема предложенного устройства.

Оно состоит из корпуса 1, изолирующей пластины 2, контактной пластины 8, пьезоэлемента 4, магнитопроводящего сердечника 5, корпуса электромагнита б, выводов 7, изолирующей втулки 8, штырей штепсельной вилки 9. Элементы 1 — 5 устройства скреплены клеем. Между магнитопроводящим сердечником 5 и корпусом электромагнита б имеется воздушный зазор 6, предотвращающий прилипание сердечника 5 к корпусу б под действием остаточного магнитного потока.

При включении электромагнита под дей1р ствием намагничивающих сил его обмотки сердечник 5 стремится притянуться к корпусу б. Соединенный с ним пьезоэлемент 4 растягивается и, вследствие пьезоэффекта, »а его обкладках появляются заряды, которые через

15 контактную пластину 8, магпитопроводящий сердечник 5, выводы 7, штыри штепсельной вилки 9 выдают сигнал о срабатывании электромагнита электропневмоклапана в виде напряжения определенной полярности.

20 Предмет изобретения

Устройство для контроля срабатывания электромагнита, например электропневмоклапана, содержащее корпус, пьезоэлектрический элемент, соединенный с контактными пластинами, 25 и изолирующие пластину и втулку, отличаюи1ееся тем, что, с целью обеспечения дистанционной проверки срабатывания электромагнита и повышения надежности, контактная пластина со стороны электромагнита выполнена в виде магнитопроводящего сердечника.

408097

Составитель В. Варфоломеева

Техред E. Борисова

Корректор Е. Миронова

Редактор E. Кравцова

Типография ¹ 24 Союзполиграфпрома, Москва, 121019, ул. Маркса — Энгельса, 14

Заказ 201 Изд. № 323 Тираж 8?6 Подписное

ЦНИИПИ Государственного Комитета Совета Министров СССР по делам изобретении и открытий

Москва, 7К-35, Раушская наб., д. 4/5
