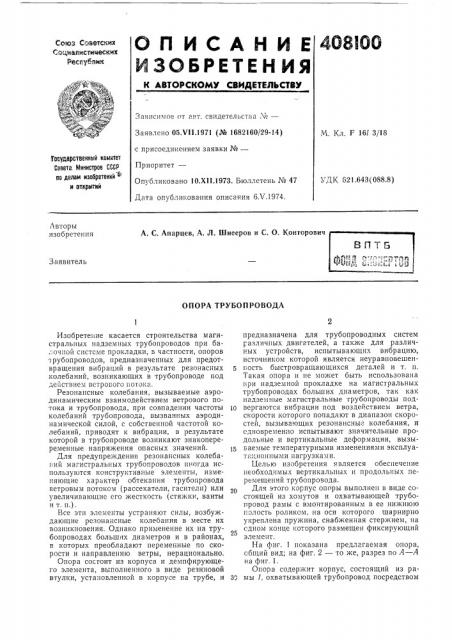

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советеких ;опиалиетичееких

Peer.ублик

@Ф4 4 е,, Сф ->

Зависимое от авт. свидетельства ЛЪ—

Заявлено 05.VI I.1971 (№ 1682160/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 10.XII.1973. Бюллетень № 47

Дата опубликования описания 6Х.1974.

М. Кл. F 16t 3/18 государственный комитет

Совета Министров СССР оо делам изобретений + и открытий

УДК 621.643 (088.8) Авторы изобретения

А. С. Апарцев, А. Л. Шнееров и С. О, Конторович

Заявитель

ОПОРА ТРУБОПРОВОДА

Изобрете|-:ие касается строительства магистральных надземных трубопроводов при ба.:очной системе прокладки, в частности, опоров прубопроводов, предназначенных для предотвращения вибраций в результате резонасных колебаний, возникающих в трубопроводе под действием ветрового потока.

Резонансные колебания, вызываемые аэродинамическим взаимодействием ветрового потока и трубопровода, при совпадении частоты колебаний трубопровода, вызванных аэродинамической силой, с собственной частотой колебаний, приводят к вибрации, в результате которой в трубопроводе возникают знакопереременные напряжения опасных значений.

Для предупреждения резонансных колебаний магистральных трубопроводов иногда используются конструктивные элементы, изменяющие характер обтекания трубопровода ветровым потоком (рассекатели, гасители) или увеличивающие его жесткость (стяжки, ванты и т. п.).

Все эти элементы устраняют силы, возбуждающие резонансные колебания в месте их возникновения. Однако применение их на трубопроводах больших диаметров и в районах, в которых преобладают переменные по скорости и направлению ветры, нерационально.

Опора состоит из корпуса и демпфирующего элемента, выполненного в виде резиновой втулки, установленной в корпусе на трубе, и предназначена для трубопроводных систем различных двигателей, а также для различvûõ устройств, испытывающих вибрацию, источником которой является неуравновешен5 ность быстровращающихся деталей и т. п.

Такая опора и не может быть использована

IipH надземной прокладке на магистральных трубопроводах больших диаметров, так как надземные магистральные трубопроводы под1Q вергаются вибрации под воздействием ветра, скорости которого попадают в диапазон скоростей, вызывающих резонансные колебания, и одновременно испытывают значительные продольные и вертикальные дсформации, вызы15 ваемые температурными изменениями эксплуат;-н;ионными нагрузками.

Целью изобретения является обеспечение необходимых вертикальных и продольных перемещений трубопровода.

Для этого корпус опоры выполнен в виде состоящей из хомутов и охватывающей трубопровод рамы с вмонтированным в ее нижнюю полость роликом. на оси которого шарнирно укреплена пружина, снабженная стержнем, на сдном ко.ще которого размещен фиксирующий элемент.

На фиг. 1 показана предлагаемая опора, сбщий вид; на фиг. 2 — то же, разрез по А — А на фиг. 1.

Опора содержит корпус, состоящий из ра3". мы 1, охватывающей трубопровод посредством

408100

Предмет изобретения

А-A

Составитель Т. Бордунова

Редактор А, Морозова Техред 3. Тараненко Корректор Е. Миронова

Заказ 201 Изд. ¹ 323 Тираж 626 Подписное

ЦНИИПИ Государственного Ко. аитетз Совета Министров СССР ио делаи изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография № 24 Со.озполитрафирома, Москва, 121019, ул. Маркса — Энгельса, 14

3 разъемных хомутов 2. По нижней плоскости 8 рамы 1 перемещается ролик 4, на оси 5 которого шарнирно установлен демпфнрующий элемент, включающий пружину б и стержень

7, на одном конце которого размещен фиксирующий элемент 8, заглубленный в грунт.

При монтаже опора подводится под трубопровод непосредственно после его укладки на основные опоры и закрепляется:a трубопроводе с помощью разъемных хомутов 2. С фиксирующим элементом 8, заглубленным в грунт, опора соединена посредством стержня 7, Трубопровод притягивается к фиксирующему элементу 8 с усилием, которое ограничивает амплутуду колебаний трубопровода. Достигается это усилие регулировкой поджатия пружины при монтаже и передается BQ трубопроводу роликом 4 через нижнюю плоскость 8 рамы 1.

При эксплуатации опора не препятствует продольному перемещению трубопровода и его

4 вертикальным прогибам от изменения температуры и эксплуатационных нагрузок.

При стремлении труоопровода переместиться выше установленного при монтаже уровня

5 пружина притягивает трубопровод к неподвижному фиксирующему элементу.

Опора трубопровода, подверженного вибрациям, включающая корпус и демпфирующий элемент, отличающаяся тем, что, с целью обеспечения необходимых вертикальных и про15 дольных перемещений трубопровода, корпус споры выполнен в виде состоящей из хомутов и охватывающей трубопровод рамы с вмонтированным в ее нижнюю плоскость роликом, на оси которого шарнирно укреплена пружина, 20 снабженная стержнем, на одном конце которого размещен фиксирующий элемент.
