Реферат



-408104

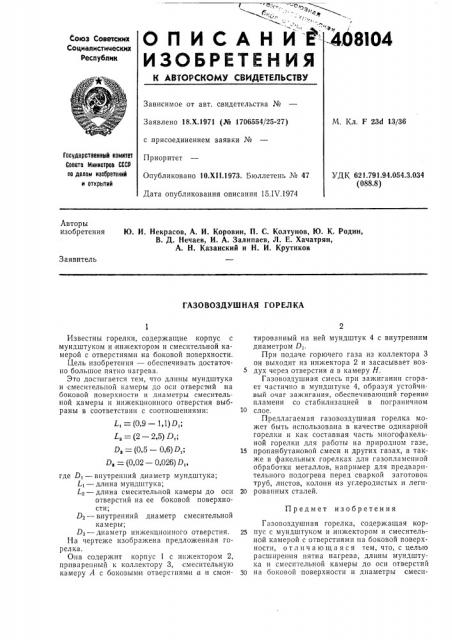

ОПИСАНИЙ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 18.Х.1971 (№ 1706554/25-27) с присоединением заявки №

Приоритет

Опубликовано 10.XII.1973. Бюллетень ¹ 47

Дата опубликования описания 15.1V.1974

М. Кл. F 23d 1,3/36

Гасударственный комитет

Совета Мннистров СССР

Il0 делам изобретений и открытий

УДК 621.791.94.054.3.034 (088.8) Авторы изобретения

Ю. И. Некрасов, А. И. Коровин, П. С. Колтунов, Ю. К. Родин, В. Д. Нечаев, И. А. Залипаев, Л. Е. Хачатрян, А. Н. Казанский и Н. И. Крутиков

Заявитель

ГАЗОВОЗДУШНАЯ ГОРЕЛКА

L, = (0,9 — 1,1)D,;

L2 = (2 — 2,5) D,;

D2 = (0,5 — 0,6) D„

D = (0,02 — 0,026) D„

Предмет изобретения

Известны горелки, содержащие корпус с мундштуком и,инжектором и смесительной камерой с отверстиями на боковой поверхности.

Цель изобретения — обеспечивать достаточно большое пятно нагрева.

Это достигается тем, что длины мундштука и смесительпой камеры до оси отверстий на боковой поверхности и диаметры смесительной камеры и инжекционного отверстия выбраны в соответствии с соотношениями: где О, — внутренний диаметр мундштука;

L< — длина мундштука;

L,— длина смесительной камеры до оси отверстий на ее боковой поверхности;

D> — внутренний диаметр смесительной камеры;

D3 — диаметр инжекционного отверстия.

На чертеже изображена предложенная горелка.

Она содержит корпус 1 с инжектором 2, приваренный к коллектору 3, смесительную камеру Л с боковыми отверстиями а и смонтированный на ней мундштук 4 с внутренним диаметром D .

При подаче горючего газа из коллектора 3 он выходит из инжектора 2 и засасывает воздух через отверстия а в камеру Н.

Газовоздушная смесь при зажигании сгорает частично в мундштуке 4, образуя устойчивый очаг зажигания, обеспечивающий горение пламени со стабилизацией в пограничном

10 слое.

Предлагаемая газовоздушная горелка может быть использована в качестве одинарной горелки и как составная часть многофакельной горелки для работы на природном газе, 15 пропанбутановой смеси и других газах, а также в факельных горелках для газопламенной обработки металлов, например для предварительного подогрева перед сваркой заготовок труб, листов, колонн из углеродистых и леги20 рованных сталей.

Газовоздушная горелка, содержащая кор25 пус с мундштуком и инжектором и смеснтельной камерой с отверстиями на боковой поверхности, отличающаяся тем, что, с целью расширения пятна нагрева, длины мундштука и смесительной камеры до оси отверстий

30 на боковой поверхности и диаметры смеси40Ы04

Составитель М. Новик

Техред Л. Богданова

Редактор Л. Народная

Корректор М. Лейзерман

Заказ 844!9 Изд. № 308 а Тираж 602 Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тельной камеры и инжекционного отверстия выбраны в соответствии с соотношепиями:

L, =. (0,9 — 1,1) DÄ

D, = (0 5 — 0,6) D,;

L, = (2 — 2,5) D„

D, = (0,02 — 0,026) D„ где D, — внутренний диаметр мундштука, L< — длина мундштука.

L — длина смесительной камеры до оси отверстий на ее боковой поверхности, D> — внутренний диаметр смесительной камеры, 0з — диаметр инжекционного отверстия.
