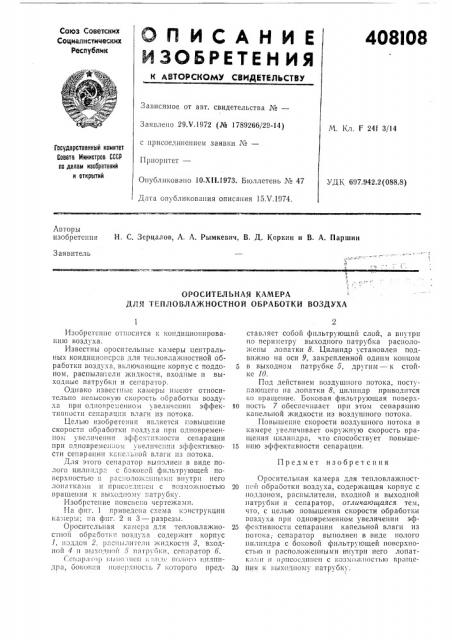

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социаяиетических

Республик

408l08

Зависимое от авт. свидетельства №вЂ”

Заявлено 29.V.1972 (№ 1789266/29-14) М. Кл. Г 24f 3/14 с присоединением заявки ¹â€”

Приоритет—

Гасударственный комитет

Совета Министров СССР аа делам изобретений и открытий

Опубликовано 10.XII.1973. Бюллетень № 47

Дата опубликования описания 15Х,1974.

УД1х 697.942.2(088,8) Лвторы изобретения Н. С, Зерцалов, Л. Л. Рымкевич, В. Д. Коркин и В. А. Паршин

Заявитель

ОРОСИТЕЛЬНАЯ КАМЕРА

ДЛЯ ТЕПЛОВЛЛЖНОСТНОЙ ОБРАБОТКИ ВОЗДУХА

Предмет изобретсиия

Изобретение относится к копдиционировапию воздуха.

Известны оросительные камеры центральных кондиционеров для verlловлажпостной обработки воздуха, включающие корпус с поддоном, распылители жидкости, входные и выходные патрубки и сепаратор.

Однако известныс камеры имшот относительно «евысокую скорость обработки воздуха при одио«рс"„Ieløo)I 3 величепип эффективности сепарации влаги из потока.

Целью изобрете.)ия ягляется повышение скорости обработки воздуха прп одповремен. пом увеличении эффектив;юсти сепарации при опповрех!Сrl«01 увеличс:пги эффективности сепарацHII кс пслы!ой Влаги пз потока.

Для этого сепаратор выполнен в виде полого цилипдр,", с боковoi;* фильтрующей повсрхпость!о и распо.по ксп«1-.!ми впутри него лопатказ|п и прис)cä!.«crr с возмо)кпостью вращения к выходное! патрубку.

Изоорстепие пояс«с!;о чертенками.

1-1а фиг. 1 приведена схема ко!!Струкции ка.; еры; па фиг. 2 и 3 — разрезы.

Оросительная камера для тепловлажноcTfl01I обработки воздуха содержит корпус

1, поддон 2, распылители жидкости 8, входной 4 и выход)п)й 5 натру )ки, с! паратор Г>. (сll;11), i! Р I,I,III!; IIICII «,ll,ie гн)лого цилиндра, бок!видя поверх«ос 1ь 7 которого представляст собой фильтрующий слой, а внутри по периметру выходного патрубка располо>кецы лопатки 8. Цилиндр уставов.пеп подвижио иа оси 9, закрепленной одним концом

5 в выходном патрубке 5, друп!м — к стойке 10.

Под действием воздушного потока, поступа!ощсго на лопатки 8, цилиндр приводится

l=,о вращение. Боковая фильтрующая поверх10 ность 7 обеспечивает прп этом сепараш!ю капельпой жидкости из воздушного потока.

Повышение скорости воздушного потока в камере увеличивает окружную скорость вращения цилиндра, что способствует повыше15 иию эффективности сепарации.

Оросительная камера для теплов.па>кпост20 и и обработки воздуха, содержащая корпус с поддоном, распылители, входной и выходной патрубки и сепаратор, отличающаяся тем, что, с целью повышения скорости обработки воздуха при одновременном увеличении эф25 фсктивпостп сепарации капельной влаги из потока; сепаратор выполиеп в виде полого и!лпндра с боковой фильтрующей повсрхпоcTblo и 1эасполо>кеииыми Вп) Tplr пего лопатlr !!ill и Ilplrcoe, Iппсп с «озможпостьlо Г>р lп1с30 ния к «ыходпому патрубку.

408105

Возд л-М
