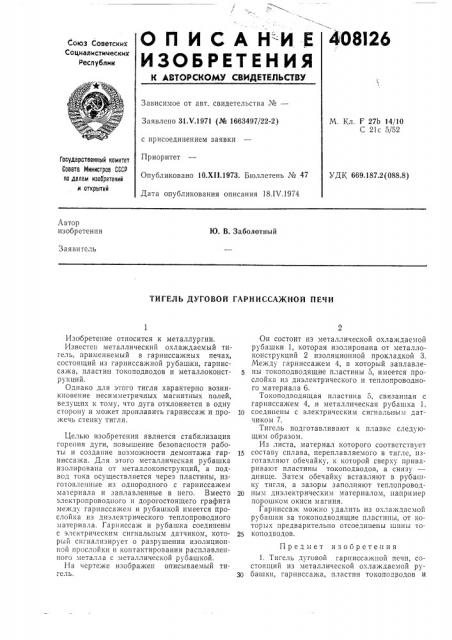

П ИСАН-ИЕ

ИЗОБРЕТЕНИЯ

408I26

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлсно 31.Ч.1971 (№ 1663497/22-2) с присоединением заявки

Приоритет

Опубликовано 10.XII.1973. Бюллетень № 47

Дата опубликования описания 18.IV.1974

М. Кл. Г 27Ь 14/10

С 21с 5/52

Государственный комитет

Совета Министров СССР

llo делам изооретений и открытий

УДК 669,187.2(088.8) Лвтор изобретения

Ю. В. Заболотный

Заявитель

ТИГЕЛЬ ДУГОВОЙ ГАРНИССАЖНОЙ ПЕЧИ

Изобретение относится к металлургий, Известен металлический охлаждаемый тигель, применяемый в гарниссажных печах, состоящий из гарниссажной рубашки, гарниссажа, пластин токоподводов и металлоконструкций.

Однако для этого тигля характерно возникновение несимметричных магнитных полей, ведущих к тому, что дуга отклоняется в одну сторону и может проплавить гарниссаж и про>кечь стенку тигля.

Целью изобретения является стабилизация горения дуги, повышение безопасности работы и создание возможности демонтажа гарниссажа. Для этого металлическая рубашка изолирована от металлоконструкций, а подвод тока осуществляется через пластины, изготовленные из однородного с гарниссажем материала и заплавленные в него. Вместо электропроводного и дорогостоящего графита между гарнисса>кем и рубашкой имеется прослойка из диэлектрического теплопроводного материала. Гарниссаж и рубашка соединены с электрическим сигнальным датчиком, который сигнализирует о разрушении изоляционной прослойки и контактировании расплавленного металла с металлической рубашкой.

На чертеже изображен описываемый тигель.

Он состоит из металлической охлаждаемой рубашки 1, которая изолирована от металлоконструкций 2 изоляционной прокладкой 3.

Между га рниссажем 4, в который заплавлены токоподводящие пластины 5, имеется прослойка из диэлектрического и теплопроводного материала 6.

Токоподводящая пластина 5, связанная с гарнисса>кем 4, и металлическая рубашка 1, 1р соединены с электрическим сигнальным датчиком 7.

Тигель подготавливают к плавке следующим образом.

Из листа, материал которого соответствует

15 составу сплава, переплавляемого в тигле, изготавляют обечайку, к которой сверху приваривают пластины токоподводов, а снизу днище. Затем обечайку вставляют в рубашK) тигля, а зазоры заполняют теплопровод2р пым диэлектрическим материалом, например порошком окиси магния.

Гарписсаж мо>кно удалить из охла>кдасмой рубашки за токоподводящие пластины, от которых предварительно отсоединены шины то25 коподводов.

Предмет изобретения

1. Тигель дуговой гарниссажной печи, состоящий из металлической охлаждаемой ру3Q башки, гарниссажа, пластин токоподводов и

408126 Составитель Л. Веревкина

Техред Л. Богданова Корректор Т. Гревцова

Редактор Т. Фадеева

Заказ 842/12 Изд. № 307 Тираж 602 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 металлоконструкций, отличающийся тем, что, с целью стабилизации горения дуги, повышения безопасности работы и создания вс".,þæïññòè демонтажа гарниссажа, пластины токоподводов выполнены из однородного с гарниссажем материала и заплавлепы в него, а между рубашкой тигля и металлоконструкциями установлена электроизоляция.

2. Тигель по п. 1, отличающийся тем, что, с целью исключения возможности спекания гарниссажа с рубашкой тигля и снижения тепловых потерь, он снабжен расположенной между гарниссажем и рубашкой прослойкой из диэлектрического теплопроводного материала.

3. Тигель по пп. 1 и 2, отличающийся тем, что, с целью ускорения обнаружения разрушения изолирующей прослойки и контактирования расплавленного металла с рубашкой, он снабжен электрическим сигналь10 пым датчиком, соединенным с гарниссажем и металлической рубашкой тигля.
