408163

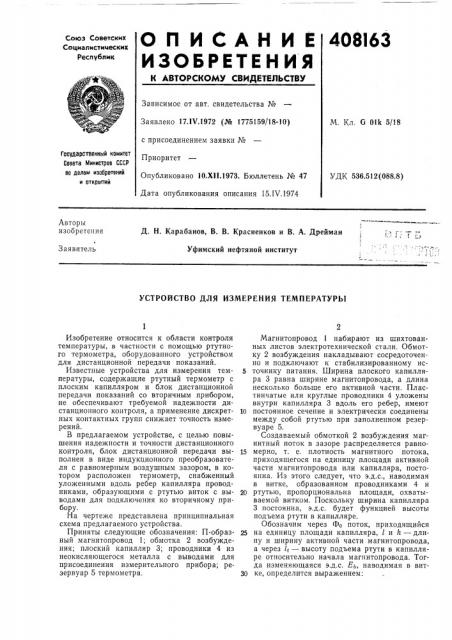

ОПИСАНИЕ

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства №

Заявлено 17.1Ч.1972 (№ 1775159/18-10) с присоединением заявки №

Приоритет

Опубликовано 10.Х!1.1973. Бюллетень № 47

Дата опубликования описания 15.IV.1974

М. Кл. G 01|с 5/18

Государственный комитет

Совета министров СССР по делам изооретений и открытий

УДК 536.512(088.8) Авторы изобретения

Д. Н. Карабанов, В. В. Красненков и В. А. Дрейман

Уфимский нефтяной институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Изобретение относится к области контроля температуры, в частности с помощью ртутного термометра, оборудованного устройством для дистанционной передачи показаний.

Известные устройства для измерения температуры, содержащие ртутный термометр с плоским капилляром и блок дистанционной передачи показаний со вторичным прибором, не обеспечивают требуемой надежности дистанционного контроля, а применение дискретных контактных групп снижает точность измерений.

В предлагаемом устройстве, с целью повышения надежности и точности дистанционного контроля, блок дистанционной передачи выполнен в виде индукционного преобразователя с равномерным воздушным зазором, в котором расположен термометр, снабженный уложенными вдоль ребер капилляра проводниками, образующими с ртутью виток с выводами для подключения ко вторичному прибору, На чертеже представлена принципиальная схема предлагаемого устройства.

Приняты следующие обозначения: П-образный магнитопровод 1; обмотка 2 возбуждения; плоский капилляр 3; проводники 4 из неокисляющегося металла с выводами для присоединения измерительного прибора; резервуар 5 термометра, Магнитопровод 1 набирают из шихтованных листов электротехнической стали. Обмотку 2 возбуждения накладывают сосредоточенно и подключают к стабилизированному ис5 точнику питания. Ширина плоского капилляра 3 равна ширине магнитопровода, а длина несколько больше его активной части, Пластинчатые или круглые проводники 4 уложены внутри капилляра 3 вдоль его ребер, имеют

10 постоянное сечение и электрически соединены между собой ртутью при заполненном резервуаре 5.

Создаваемый обмоткой 2 возбуждения магнитный поток в зазоре распределяется равно15 мерно, т. е, плотность магнитного потока, приходящегося на единицу площади активной части магнитопровода или капилляра, постоянна. Из этого следует, что э.д.с., наводимая в витке, образованном проводниками 4 и

20 ртутью, пропорциональна площади, охватываемой витком. Поскольку ширина капилляра

3 постоянна, э.д.с. будет функцией высоты подъема ртути в капилляре.

Обозначим через Фо поток, приходящийся

25 на единицу площади капилляра, 1 и h — длину и ширину активной части магнитопровода, а через l< — высоту подъема ртути в капилляре относительно начала магнитопровода. Тогда изменяющаяся э.д.с. Е, наводимая в вит30 ке, определится выражением:

408i63

Е, = 4,44/Ф,zz (L — L,).

Fu — +

Составитель М. Фримвтейн

Техред 3. Тараиенка

Корректоры; А. Николаева и Л. Корогод

Редактор А, батыгци

Заказ 849/8 Изд go 4О5 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2

В ртутных термометрах с капилляром постоянного сечения шкала имеет равномерный характер; поэтому в нашем случае окончательно имеем: где t — измеряемая температура;

К вЂ” коэффициент пропорциональности.

Таким образом, при помещении резервуара термометра в контролируемую среду э.д.с. витка линейно зависит от измеряемой температуры.

Выходная э.д.с. может измеряться самопишущими микро- или милливольтметрами, а также может быть подана на вход электронного усилителя, управляющего регул-,тором температуры.

Предмет изобретения

Устройство для измерения температуры, содержащее ртутный термометр с плоским капилляром и блок дистанционной передачи показаний со вторичным прибором, отличаю щ е е с я тем, что, с целью повышения на10 дежности и точности дистанционного контроля, блок дистанционной передачи выполнен в виде индукционного преобразователя с равномерным воздушным зазором, в котором расположен термометр, снабженный уложенными

15 вдоль ребер капилляра проводниками, образующими с ртутью виток с выводами для подключения ко вторичному прибору.
