Патент ссср 408219
Иллюстрации
Реферат

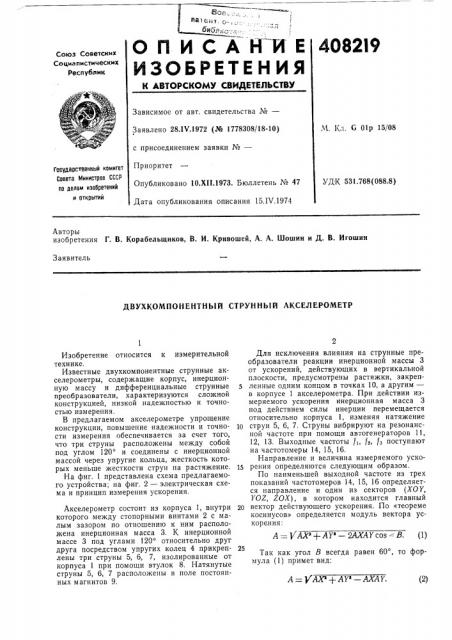

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
408219
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 28.IV.1972 (№ 1778308/18-10) с присоединением заявки №вЂ”
Приоритет
Опубликовано 10.XI1.1973. Бюллетень № 47
Дата опубликования описания 15.IV.1974,Ч. Кл. 6 Olp 15/08
Гасударственный комитет
Совета Министров СССР по делам изооретений и открытий
УДК 531.768(088.8) Авторы изобретения Г. В. Корабельщиков, В. И. Кривошей, А. А. Шошин и Д. В. Игошин
Заявитель
ДВУХКОМПОНЕНТНЫЙ СТРУННЫЙ АКСЕЛЕРОМЕТР
А = )бАХ + АУ вЂ” АХАУ. (2) Изобретение относится к измерительной технике.
Известные двухкомпонентные струнные акселерометры, содержащие корпус, инерционную массу и дифференциальные струнные преобразователи, характеризуются сложной конструкцией, низкой надежностью и точностью измерения.
В предлагаемом акселерометре упрощение конструкции, повышение надежности и точности измерения обеспечивается за счет того, что три струны расположены между собой под углом 120 и соединены с инерционной массой через упругие кольца, жесткость которых меньше жесткости струн на растяжение.
На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 — электрическая схема и принцип измерения ускорения.
Акселерометр состоит из корпуса 1, внутри которого между стопорными винтами 2 с малым зазором по отношению к ним расположена инерционная масса 3. К инерционной массе 3 под углами 120 относительно друг друга посредством упругих колец 4 прикреплены три струны 5, 6, 7, изолированные от корпуса 1 при помощи втулок 8. Натянутые струны 5, 6, 7 расположены в поле постоянных магнитов 9.
Для исключения влияния на струнные преобразователи реакции инерционной массы 3 от ускорений, действующих в вертикальной плоскости, предусмотрены растяжки, закрепленные одним концом в точках 10, а другим— в корпусе 1 акселерометра. При действии измеряемого ускорения инерционная масса 3 под действием силы инерции перемещается относительно корпуса 1, изменяя натяжение
10 струн 5, 6, 7. Струны вибрируют на резонансной частоте при помощи автогенераторов 11, 12, 13. Выходные частоты f<, f, f3 поступают на частотомеры 14, 15, 16.
Направление и величина измеряемого уско15 рения определяются следующим образом.
По наименьшей выходной частоте из трех показаний частотомеров 14, 15, 16 определяется направление и один из секторов (ХОУ, YOZ, ZOX), в котором находится главный
2р вектор действующего ускорения. По «теореме косинусов» определяется модуль вектора ускорения:
А = pe" + АY — 2АХАY cos В. (1)
Так как угол В всегда равен 60, то формула (1) примет вид:
408219
АХ 2А
sfn А ) 3 (4) Отсюда
sin А= ЗАХ
lcm д Вер пласк
Угол, под которым действует измеряемое ускорение, например, относительно оси О У, определится из соотношения:
АХ А (3)
sin A sin B
После преобразования соотношение (3) примет вид:
Предмет изобретения
Двухкомпонентный струнный акселерометр, содержащий корпус, инерционную массу и дифференциальные струнные преобразователи, отличающийся тем, что, с целью упрощения конструкции, повышения надежности и точности измерения, три струны расположены между собой под углом 120 " и со1О единены с инерционной массой через упругие кольца, жесткость которых меньше жесткости струн на растяжение.
408219
Фиг У
