Патент ссср 408578

Патент ссср 408578

Иллюстрации

Показать все

Реферат

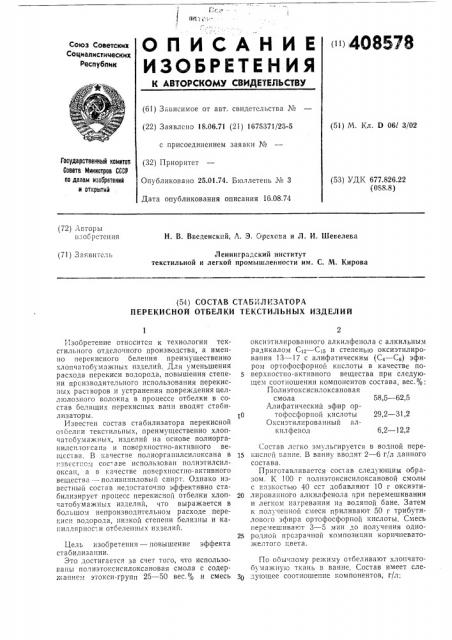

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ »408578

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства № (22) Заявлено 18.06.71 (21) 1675371/23-5 с присоединением заявки ¹ (32) Приоритет

Опубликовано 25.01.74. Бюллетень № 3

Дата опубликования описания 16.08.74 (51) М. Кл. D 06/ 3/02

Государственный комитет.

Совета Министров СССР па делам изобретений и открытий (53) УД1(677.826.22 (088.8) (72) Авторы изобретения

Н. В. Введенский, А. Э. Орсхсва и Л. И. И1евелева (71) Заявитель

Ленинградский институт текстильной и легкой промышленности им. С. М. Кирова (54) СОСТАВ СТАБИЛ ИЗАТОРА

ПЕРЕКИСНОЙ ОТБЕЛКИ ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ

29,2 — 31,2

Изобретение относится к технологии текстильного отделочного производства, а имен»о перекисного белеиия преимущественно хлопчатобумажных изделий. Для уменьшения расхода перекиси водорода, повышения степени производительного использования перекисиых растворов и устранения повреждения целлюлозного волокна в процессе отбелки в состав белящих перекисиых ванн вводят стабилизаторы.

Известен состав стабилизатора перекисной отбелки текстильных, преимущественно хлопчатобумажных, изделий на основе полиорганилсилоксана и поверхностно-активного вещсс" ва, В качестве полиоргаиилсилоксана в

t çâåñTãc,> сос. аве использован полиэтилсилоксан, а в качестве поверхностно-активного вещества — — поливиииловый спирт. Однако известный состав недостаточно эффективно стабилизирует процесс перекисной отбелки хлопчатобумажных изделий, что выражается в большом непроизводительном расходе перекиси водорода, низкой степени белизны и капилляриос".и отбеленных изделий.

Цель изобретения — повышение эффекта стабилизации.

Это достигается за счет того, что использованы полиэтоксисилоксановая смола с содержаги ем этокси-групп 25 — 50 вес.",О и смесь оксиэтилированного алкилфенола с алкильным радикалом С1 — Сге и степенью оксиэтилироваиия 13 — 17 с алифатическим (С4 — С6) эфиром ортофосфорной кислоты в качестве по5 верхиостио-активного вещества при следующем соотношении компонентов состава, вес.%:

Полиэтоксисилоксановая смола 58,5 — 62,5

Алифатический эфир ортофссфориой кислоты

Оксиэтилированный алкплфенол 6,2 — 12,2

Состав легко эмульгируется в водной пере15 кисиой ванне, В ванну вводят 2 — 6 г/л данного состава.

Приготавливается состав следующим образом, I(100 г полнэтоксисилоксановой смолы с вязкостью 40 сст добавляют 10 г оксиэти20 лироваиного алкилфенола при перемешивании и легком нагревании на водяной бане. Затем к полученной смеси приливают 50 г трибутилового эфира ортофосфорпой кислоты. Смесь перемешивают 3 — 5 мин до получения одно25 родной прсзрачиой композиции коричневатожелто-о цвета.

По обычному режиму отбеливают хлопчатобумажную ткань в ванне. Состав имеет сле30 дующее соотношение компонентов, г/л:

408578

Остаточная щелочность, г/л

Остаточная апиллЯРн ек сь ность ткани за 30 мин, мм

Степень белизны, оу

Стабилизатор

Оощая щелочность

Na CO>

NaOH

0,7 — 0,9

4,15

85 — 93

2,9

120

Стабилизатор по изобретению

0,02

4,0

3,2

Полиэтилсилоксановая жидкость ПЭС-5

0,03 — 0,05

4,0

1,05

4,1

Силикат натрия

Предмет изобретения

Составитель Т. Смирнова

Техред T. Миронова

Редактор О. Кузнецова

Корректор А. Дзесова

Заказ !266/4 Изд. № 482 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

Перекись водорода или перекись натрия 2

Стабилизатор 6

Сода кальцинированная 1,5

Мыло хозяйственное 4,0

Едкий натр 0,5

Стабилизатор готовят указанным выше способом. Одновременно в тех же условиях проводят отбеливание ткани с использованием в качестве стаоилизатора силиката натрия и полиэтилсилоксановой жидкости ПЗС-5 при

Результаты испытаний показывают, что при использовании состава стабилизатора по изобретению достигается наименьший расход перекиси водорода при достижении наибольшей степени белизны и капиллярности хлопчатобумажной ткани. Стабилизатор не вызывает образования в ванне труднорастворимых осадков с катионами железа, кальция и магния, как это имеет место в случае использования силиката натрия.

Состав стабилизатора перекисной отбелки текстильных, преимущественно хлопчатобумажных, изделий на основе полиоргапилсилконцентрации !Ix в ванне в граммах на литр.

Степень разложения перекиси водорода (расход перекиси водорода при отбелке) определяется иодометрически по ГОСТ 177 — 41 как разница между ее начальной и конечной концентрацией (вес. ";о ) в растворе. Белизна ткани определяе" ся на фотометре (ФМ), общая щелочпость раствора — титрованием 0,1 н. раствором НС1 в присутствии фенолфталеина

10 и метилоранжа. Данные испытаний приведены в таблице. оксана и поверхностно-активного вещества, от л и ч а ю щи и ся тем, что, с целью повышения эффекта стабилизации, использованы по15 лиэтоксисилоксановая смола с содержанием этоксигрупп 25 — 50 вес.% и смесь оксиэтилированного алкилфенола с алкильным радикалом Сд — С з и степенью оксиэтилирования 13—

17 с алифатическим (С4 — Св) эфиром орто20 фосфорной кислоты в качестве поверхностноактивного вещества при следующем соотношении компонентов состава, вес.%:

Полиэтоксисилоксановая смола 58,5 — 62,5

Алифатический эфир ортофосфорной кислоты 29,2 — 31,2

Оксиэтилированный алкилфенол 6,2 — 12,2.
