Реферат

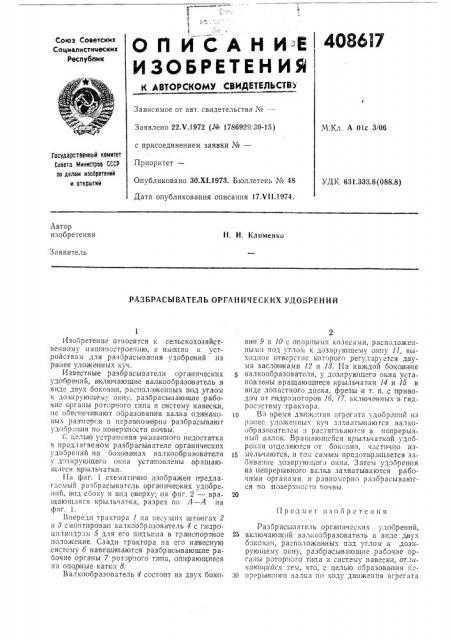

о и и с А н и:е 408@7 изоьевтения

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М.Кл, А 01с 3/06

Заявлено 22.Ч.1972 (№ 1786929 30-16) с присоединением заявки №вЂ”

Гасударственный комитет

Совета Министров СССР оо делан изобретений и открытий

П p I!op итет

Опубликовано ЗО.X1 1973. Бюллетень ¹ 48

УДК 631.333.6(088.8) Дата опубликования описания 17.Ч11.1974.

Автор изобретения

И. И. Клименко

Заявитель

РАЗБРАСЫВАТЕЛЬ ОРГАН И Ч Е(. КИХ УДОБРЕH И й

Предмет пзоб рс те и п я

Изобретение относится к сельскохозяйственному а!ашиностроению, а иъ!е!!Но к устройствам для разбрасывания удобрений лз раннее уложенных куч.

Известные разбр асыватели органических удобрений, вклю!Яющие валкоооразо ватель в виде двух боковин, расположенных под углом к дозирующему Окну, разбрасывающие ра бочие Органы роторного типа и с истему навески, не обеспечп1ва!От образования валка оди наковых размерс в и неравномер1!о разбрасываюf удобрспия по поверхности почвы.

С целью устранения у кс!за>нного недостатка в предлагаемом разорасывателе органических удобрений на боковинах валкообразователя у дознрующего окна устаlloвлены вращаюЩ IЕСЯ KEPI>IЛЬЧЯТ!О!.

El I фиг. 1 схеу!Ят!!чино пзображен предлагаемый рязбрасыватсль органических удобрений, впд сбоку и вид сверху; IIB фпг. 2 — вра

1цяющаяcë 1ер!1ль!Ятка, разрез п0 Л вЂ” А па фиг. l.

Вперед>и трактора 1 на негу1цнх штангах 2 и 3 смонтирован вялкообрязователь 4 с гидроцпл!!ндрзх! 5 для его подъема в тра нспорпное положение. Сзади трактора на его навесную систему 6 навеши1ва1отся разбра сывающие рабочие органы 7 pofo!pного типа, опи рающиеся на опорные катки 8.

Валкообразователь 4 состоит из двух боко2 вин 9 и 10 с опорными колесами, расположенными под углом к дозе!ру!О!цех!у окну 11, выходное отверстие которого регулируется двумя заслo!HIKBMH 12 и 18. EIa каждой боковине валкообразователя, у дозирующего оксча установлены.вращаю!циеся крыльчатки 14 и 15 в виде лопастного диска, фрезы и т. п. с п риводэм от гидромоторов 16, 17, включенных в гидроспстему т ракторя.

Во время движения агрегата удобренп!! пз

Р1Ы!ee УЛО Кekllll>li КУ>1 З>IХВ>IТI>IВЯIОТСЛ ВЯЛКО

Ооразователем и растягивают я в непрерывный,валок. Вращающейся крыльчяткой удобрен:1я отделяются от бокоги, частично из15 мельчаются, и тем самым предотвращается заОивапне дозиру1О!пего Окн11. 3 ател! >>>добр ения из непрерывного валка захватываются рабочими органами и равномерно разбрасываются по лояермностп почвы.

Разбрасывате:Ib Органгических удобрений, 25 включающий валкообразсватель в виде двух боковин, ра положенных 1103, углом,к дозирующему окну, разбрасывающие рабочие органы роторного та!па и систем навески, от.1и>1аюи ийся тем, что, с целью образования нсЯО пpерьевного ва.тка по ходу двихкенпя агрегата

408617

А-А

Составитель Ю. Федоров

Редактор Н. Спиридонова Техред Г. Васильева Iiopper

Заказ № 1721 Изд, № 1128 Тираж 511 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам .изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5

Загорская типография

3 и повышения равномерности разбрасьввания удобрений, на боковинах валкоо б разо вателя у дозврующего сина установлены вращающиеся кр ыльч аэки.
