Реферат

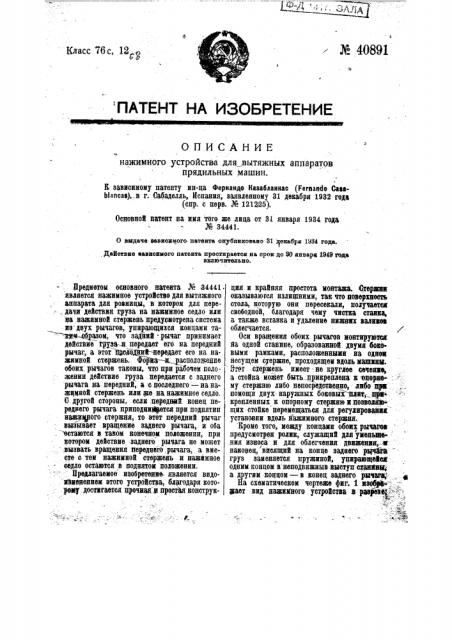

№ 40891

Класс 76с, 12 >

Р4> ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ нажимного устройстм для вытяжных аппаратов прядильных машин.

К зависимому патенту ин-ца Фернандо Казаблавкас (Еегвапде СаваЫассза),.в r. Сабаделль, Испания, заявленному 31 декабря 1932 года (спр. с перв. № 121225).

Основной патент на имя гого же лица от 31 января 1934 года

1 № 34441.

О катдаче Еавненмого- патента опубннковано 3! некабря !934 года.

ДеИотвне казненного патента простираетоа на орок до 30 анеарн 1949 года вкпючнтелъно.

Предметом основного патента № 3444!

-является нажимное устройство для вытяжного аппарата для ровницы, в котором для пере--, дачи действия груза на нажимное седло или иа нажимной стержень предусмотрена система иэ двух рычагов, упирающихся концами та-=-ким образом, что задний рычаг принимает действие груза.-и передает его на передний рычаг, а этот ний-передает его на нажимиой стержень. ор ас пол оиение обоих рычагов таковы, что при рабочем нолю. женин действие груза передается с заднего рычага на передний, à с последнего — на нажимной стержень или де на. нажимное седло.

С другой стороны, если:переднмй конец переднего рычага приподымется при поднятии иажимного стержня, то этот передний рычаг вьиывает вращение ззднего рычага, и оба . остаются в таком конечном положении, при котором действие заднего рычага не может .вызвать- вращения переднего, рычага, а вместе с теи нажимной стержень и нажимное седло остаются в поднятом положении.

Предлагаемое- изобретение- является видо-asgeaeameM этого устройства, благодаря которощ. достигается прочиаяи простая конструкция и крайняя простота монтажа. Стериам оказываннся изли!пнимн, так что поверхность стола, которую они пересекали, получаетс» свободной, благодаря чему чистка станка, а также вставка и удаление нижних валиков облегчается. /Оси вращения обоих рычагов монтирувтс» йа одной станине, образованной. двумя боковыми рамками, расположенными на одном несущем стержне, проходящем вдоль мапищм.

,*щ стержень имеет . не круглое сечение, а стойка может бытьприкреплена к -опорна-: му стержню либо непосредизенно, либо щи помощи двух- наружных боковых Мит,- т!ра кренленных к опорному стержню и йозваийз= щих стойке перемещаться для регулировами» установки вдоль йажимного стержня.

Броме того, между концами обоих рычагов предусмотрен ролик, служащий для умень366ння износа и для облегчения движения, .анаконец, висящий на конце заднего рнчйа груз заменяется пружиной, уиирающейс»одним концом в неподвижныв выступ синими;: а другим -концом — в конец заднего рнчавц

На схематическом чертеже фиг. 1 изобе1й-. жает вид нажимного устройства- в равуезц . ф, : —.- .: -Ь фиг. 2 — деталь нажимного устройства по фиг. 1, причем снята боковая часть, чтобы показать виутреннев расположение, а также цилиндр, содержащий пружину; фпг. 3— форму выполнения пажи иного устройства; фиг; 4- = вид сверху, на приспособление по фиг. 3; фиг.4 показывает в плане видоизменение нажимного устройства с рукояткой для .производства больши давлений; фиг. 6 изображает в меньшем масштабе возможность применения изобретения к вытяжке двойного действия.

Фиг. 1 показывает, как изобретение может быть применено к вытяжному аппарату ..большой мощности с бесконечп ремнем, а фиг. 3 — к вытяжному аппарату с валиками. В обоих случаях предполагается, что нажимное седло 8, 9 является двойного действия и что все валики одновременно нагружаются, но можно легко видеть, что изобретение одинаково применимо для всяких иных форм выполнения вытяжки, и в том случае, следовательно, когда нажимное седло выполнено таким образом, что оно одновременно служит нажимным стержнем, непосредственно цадавливающим на валики. Во всех этих случаях нажимной стержень 12, передающий усилие нажимному седлу или валикам, соединяется с приспособлением, согласно настоящему изобретению, составленным из рамок 40, установленных через определенные промежутки на опоре 41, идущей вдоль всей машины. На рамке устанавливают оси илн болты 42, 4 являющиеся осями вращения рычагов 44 и 45. Всв вместе образует ры° чажйую систему с- соответствующими принадлежностями, давая- независимое,,приспособление, котороз легко может быть установлено на машине, если при помещи соответствующих выемок в рамках 40 установйтьиа опопе 41, имеющей шестигранную или иную соответствующую форму, но нв.круг.лого сечения, причем опора должна итти — по., всей длйне машины.

-.Болты или оси 42, 43 могут иметь различнов оформление и в частности в виде валов, причем средняя часть может быть сде лана цилйндричвской с увеличением диаметра, побы использовать их в качестве осей вра-- щения для рычагов и одновременно в ка- честве распорной. части для рамок 40. Науужныв. края при эхом имеют соответственно меньший диаметр, который выступает через рймки-40 и на них укрепляется. Болты мо- - - гут быть также выполнены совершенно гладки, л !

If продвинуты просто. сквозь обе боковые части рамки. В-этом случае необходимо наличйв промежуточной части в виде манжета или иного кольцевого тела, которов служит для разделения промежуточных частей, причем оно должно быть сделано таким образом, что может служить в качестве вращательного валь для соответствующего рычага. Точно так же возможно применение небольшой цилиндрической части, которая располагается своими концами в выемках или в пазах боковых частей.

Для получения правильного промежутка между рамками 40, как это показано на фиг. 2, прйменена пластинка 46,» толщина которой несколько больше толщины рычагов 44, 45 таким образом, что практически все пространство, имеющееся между рамками, оказывается занятым или может оказаться в виде зазора при различных положениях рычагов. Рам. ки 40 могут быть связаны пластинкой 46 в соответствующих местах посредством заклепок.

Эта пластинка служит для того, чтобы создать между рамками 40 соответствующую игру для йравильной работы рычагов, причем пластинка одновременно препятствует проникновению пыли. Кроме того, она препятствует тому, чтобы ролик 47, описываемый ниже, . мог выпасть, когда приспособление еще не поставлено на опору 41.

Оба рычага 44, 45 помещены между боковыми частямп рамки 40 и имеют форму, несколько отличную от указанной в основном патенте, Видоизменение обосновывается тем, что между передним концом задним концом рычага 44 ст шой ролик 47. Йонцй.--рьиагов устроены т к оразом,. что при вращении последних ролик 47 одновременно катится по кривой наружной поверхности концов рычагов, Этим путем .устраняется жесткое прижимание обоих концов рычагов, а следовательно, отпадает сильный износ этих концов, в результате которого не могла альт быть достигнута точная работа приспособления. Рычаги 44, 45 на своих концах имеют выступы 48, 48, 49, 49, определяющие конечные положения роли--ка 47, благодаря чему получается ограничение углового движения рычагов, и ролик 47, являющийся в общем свободным не может выпасть. Ролик 47 может- обладать небольшими цапфами, которые движутея в выемках боковых частей рамок 40 при соответствующем выполнении последних, причем указы ваемое выполнение, независимо от своей простоты и независимо от -того, что устраняетвя возможность попадания пыли, обладает вще тем большим преимуществом, что только при помощи нажатия на выступы 52,53 для раскачивания рычага 45 ролик 47 можетбыть освобожден для чистки или, в случае надобности, для сиены новым.

Для того, чтобы .это .приспособление не могло перемещаться в.стороны на опоре 41 и при этом оказаться в неправильном положении и в частности по отнощению к нажимноиу стержню 12, предусматривается полость, проходящая через боковую часть рамки 40 и пластину 46, куда загоняется клин 50, так что приспособление оказывается неподвижным на опоре 41.

3огда нужно указанное приспособление поставить на машину, необходимо удостовериться в том, что все части находятсяв правильном положении, а также в том, что приспособление оказывает на валики вытяжки достаточное давление. С этой пелью плечо 45 имеат выступ -59, и соответственно этому выступу боковая часть рамки 40 имеет вырез 60 таким образом, что в нормаль*"„-.„- йо ложении или при правильн абочем поло женин приспособлен - ыступ 59 виден через вырез 60; ение и установка заднего рычага 45 охраняются согласно выполнению по основному патенту в зависимости отдействия груза. Вообще более целесообразным и болев простым является для нагрузйи рычага 45 применение вместо груза пружины. Из фиг. 2 можно яснее видеть, как конец поворотного рычага 45 образует выступ 52; а промежуточная часть — выступ 53. Между этими выступами 52 и 53 между двумя входящими одна в другую втулками 54 и 55 помещена пружина 51. — Установка пружины .51 во втулках 54) 55 имеет то преимущество, что пружина устроена.достаточно.защищенным, образом и может быть смазываема без того; чтобы возникла опасность выступления масла или другого смазочного вещества, в результате чего мож-, но было у опасаться пачкания машины или ровницы. Вместо этих, втулок 54, 55 для пружины 51 можно применить цилиндр с поршнем, управляемым при помощи давления жидкости. В этом случае получается

; преимущество, что управление может служить одновременно для урегулирования давления, ="производимого всеми приспособлвниями ма шины. Этим путем одновременно -разгружается г вся вытяжка машины, как только прекращается давление жидкости. Фиг. 3 и 4 показывают устройство, при помощи которого угловов положение приспособления может быть несколько изменено по отношению к шестигранной опоре самым простым образом, чтобы независимо друг от друга можно было любое нажимное устройство подогнать кусловиям работы и выравнйвать небольшие разницы в размерах, которые вызываются главным образом нажимным стержнем 12 при различных вытяжках.

Для этой цели боковые части рамки 40 и пластинка 46 вместо шестиугольного отверстия, в точности соответствующего форме опоры 41, имеет выемку, сделанную таким образом, что приспособление может вращаться около этой опоры 41. Снаружи у боковых частей рамки 40 на канфой стороне- приспособления предусматривается боковая плита"56, в которой в точнос ры 41. Э сквозь ко

"".,алый заменяет поворотный болт42 перед-. него рычага 44. После того, как все части на машине уже установлены, и нажимныв стержни 12 урегулированы, можно повернуть все приспособление относительно плит 56, пока выступ 59 не станет виден в вырезе 60 боковых частей рамки 40. Если нослв этого затянуть болты 58, то получается окончательная установка приспособления относительно опоры 41.

На фиг. 5 -показана специальная форма выполнения приспособления, предназначенного для тех случаев, когда на валики следует производить весьма сильное давление, или жв когда вытяжка является трудно доступной. В этих -случаях может оказаться трудным поднять натяжной стержень и рукоятку 11 нажимного седла для разгрузки ва-ликов. Прп помощи приспособления по фиг. 5 этот процесс облегчается, а именно, боковые части рамки 40 по направлению кверху делаются больше, и несут вал 61 для рукоятки 62. Соответствующим образом делается и рычаг 44, обладающий валиком или роликом 63, который в точности при-гоняется к вырезу 64 на переднем конце рычага 62, причем этот ролик ставится на верхнем конце. При движении руквятки по стрелке.60 рычаг 44 поворачивается от переднего конца.64 рукоятки 62, благодаря, чему достигается такое же -движение, кж в том случае когда на нажимной стержень дайствувт непосредственно от руки. Само

Фобой разумеется, что рукоятка 62 должна быть сеответствующим образом оформлена, чтобы ею можно было легко пользоваться.

Йриспособление, согласно изобретению, может бцть йуименено для вытяжек двойного действия, т, е. когда ровница совершает две вытижкм. У таких машин при обычных нажймных устройствах является весьма трудйым осуществйть для обеих вытяжек соответствующее давление, причем необходимые обычно многочисленные рычаги, нажимные стержни- и грузы усложняют весьма сильно станок и затрудняют освобождение валиков р случае надобности.

Если, наоборот, применить приспособление в агласпо изобретению, то конструкция получается простой, как,показывает фиг. 6. При этой форме выполнения оба нажимных устройства.связаны с двумя соответственным образом

-дд. щими вдоль опорами 41 и сцеплены при помОщи двуа еажпмных стержней 12 с Вытяжвани 66, 67, действуюгрии.друг за другом.

Предмет патента.

1. Форма выполнения нажимного устройства для вытяжных аппаратов прядильных машин по патенту № 3 441, отличалощяяса тем, что оси вращения 42, 43 для рычагов 44Ю 45 укреплены в рамках 40, установленных через определенные промежутки на опоре 41, идущей вдоль всей машины.

2. Форма выполнения устройства по и. I,. отличающаяся тем, что в целях возможности установки eru независимо от длины нажимного стержня 12, применены две боковьй плины 56 (фиг. 3), закрепленные неподвижно на опоре 41 и имеющие выемки 57, которые допускают перестановку болта 58, служащего осью вращения- для рычага 44.

3. При устройстве по пп. 1 и 2 применение ролика 47, помещенного между рычагами 44 и 45 и служащего для умень; шения изнашиваемости концов рычагов-44 и 45.

4. При устройстве по нп.1 — 3 примепейие вместо груза, подвешенного к концу р ага 45, винтовой пружины 51, помешеийой между двумя входящими одна в другую втулкажи 54 и 55, из,коих втулка 54 опирается в неподвижный выступ 53 пластины 48 (фиг. -2), помещенной между рамками %6, -внтулка 55 опирается в выступ 52 поворотного. рьййтъ=45.

Типографии .Советский Печатник", Ленинград, Мозговая, 40.

В зависимому патенту ин-ца Фернандо Вазаблавкае рро 4®91

Экенерт Б. М. Гутман

Редактор Л. Г, Знаменский

Тинография „Советский Печатник, Ленинград, Моховая, 40.
