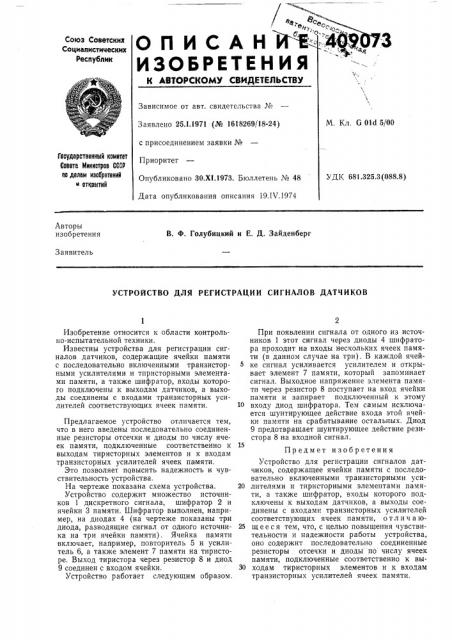

ОnИСАНЙ%ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.1.1971 (№ 1618269/18-24) с присоединением заявки №

Приоритет

Опубликовано ЗО.XI.1973. Бюллетень № 48

Дата опубликования описания 19.IV.1974

М. Кл. G 01 5/00

Государственный комитет

Совета Министров СССР оо делам изооретеннй и отноытнй

УДК 681.325.3 (088.8) Авторы изобретения

В. Ф. Голубицкий и E. Д. Зайденберг

Заявитель

УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ СИГНАЛОВ ДАТЧИКОВ

Изобретение относится к области контрольно-испытательной техники.

Известны устройства для регистрации сигналов датчиков, содержащие ячейки памяти с последовательно включенными транзисторными усилителями и тиристорными элементами памяти, а также шифратор, входы которого подключены к выходам датчиков, а выходы соединены с входами транзисторных усилителей соответствующих ячеек памяти.

Предлагаемое устройство отличается тем, что в него введены последовательно соединенные резисторы отсечки и диоды по числу ячеек памяти, подключенные соответственно к выходам тиристорных элементов и к входам транзисторных усилителей ячеек памяти, Это позволяет повысить надежность и чувствительность устройства.

На чертеже показана схема устройства.

Устройство содержит множество источников 1 дискретного сигнала, шифратор 2 и ячейки 3 памяти. Шифратор выполнен, например, на диодах 4 (на чертеже показаны три диода, разводящие сигнал от одного источника на три ячейки памяти). Ячейка памяти включает, например, повторитель 5 и усилитель 6, а также элемент 7 памяти на тиристоре. Выход тиристора через резистор 8 и диод

9 соединен с входом ячейки.

Устройство работает следующим образом.

При появлении сигнала от одного из источников 1 этот сигнал через диоды 4 шифратора проходит на входы нескольких ячеек памяти (в данном случае на три). В каждой ячейке сигнал усиливается усилителем и открывает элемент 7 памяти, который запоминает сигнал. Выходное напряжение элемента памяти через резистор 8 поступает на вход ячейки памяти и запирает подключенный к этому

10 входу диод шифратора. Тем самым исключается шунтирующее действие входа этой ячейки памяти на срабатывание остальных. Диод

9 предотвращает шунтирующее действие резистора 8 на входной сигнал.

Предмет изобретения

Устройство для регистрации сигналов датчиков, содержащее ячейки памяти с последовательно включенными транзисторными уси20 лителями и тиристорными элементами памяти, а также шифратор, входы которого подключены к выходам датчиков, а выходы соединены с входами транзисторных усилителей соответствующих ячеек памяти, о т л и ч а ю25 щ е е с я тем, что, с целью повышения чувствительности и надежности работы устройства, оно содержит последовательно соединенные резисторы отсечки и диоды по числу ячеек памяти, подключенные соответственно к вы30 ходам тиристорных элементов и к входам транзисторных усилителей ячеек памяти, 409073
