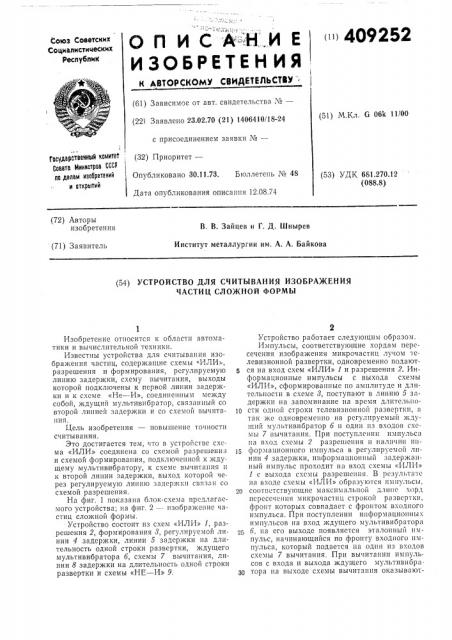

О П И С А-".Н, .И Е

ИЗОБРЕТЕН Ия

К ЕТОРСКОМ СЕИДЕТЕЛЬСТЕ » 409252

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства №вЂ” (22) Заявлено 23.02.70 (21) 1406410/18-24 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 30.11.73. Бюллетень ¹ 48

Дата опубликования описания 12.08.74 (51) М.Кл. G 06k 11/00

1 йсударственный комитет

Совета Министров СССР.по делам изобретений и открытий (53) УДК 681.270.12 (088,8) (72) Авторы изобретения

В, В. Зайцев и Г. Д. Шнырев

Институт металлургии им. А. А. Байкова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ИЗОБРАЖЕНИЯ

ЧАСТИЦ СЛОЖНОЙ ФОРМЫ

Изобретение относится к области автоматики и вычислительной техники.

Известны устройства для считывания изображения частиц, содержащие схемы «ИЛИ», разрешения и формирования, регулируемую линию задержки, схему вычитания, выходы которой подключены к первой линии задержки и к схеме «Не — И», соединенным между собой, ждущий мультивибратор, связанный со второй линией задержки и со схемой вычитания.

Цель изобретения — повышение точности считывания.

Это достигается тем, что в устройствс схсма «ИЛИ» соединена со схемой разрешения и схемой формирования, подключенной к ждущему мультивибратору, к схеме вычитания и к второй линии задержки, выход которой через регулируемую линию задержки связан со схемой разрешения.

На фиг. 1 показана блок-схема предлагаемого устройства; на фиг. 2 — изображение частиц сложной формы, Устройство состоит из схем «ИЛИ» 1, разрешения 2, формирования 8, регулируемой линии 4 задержки, линии 5 задержки на длительность одной строки развертки, ждущего мультивибратора б, схемы 7 вычитания, линии 8 задержки на длительность одной строки развертки и схемы «НŠ— И» 9.

Устройство работает следующим образом.

Импульсы, соответствующие хордам пересечения изобра>кения микрочастиц лучом телевизионной развертки, одновременно подаются на вход схем «ИЛИ» 1 и разрешения 2. Информационные импульсы с выхода схемы

«ИЛИ», сформированные по амплитуде и длительности в схеме 8, поступают в линию 5 задержки на запоминание на время дл|пельпо1В сти одной строки телевизионной развертки, я так же одновременно на регулируемый ждущий мультивибратор б и один пз входов схсмы 7 вычитания. При поступлении импульса на вход схемы 2 разрешения н наличии информационного импульса в регулируемой линии 4 задер>кки, информационный задержанный импульс проходит на вход схемы «ИЛИ»

1 с выходя схемы разрешения. В резул»тяте ня входе схемы «ИЛИ» образуются импульсы, 2Q соответствующие максимальной длине хорд пересечения микрочастиц строкой развертки, фронт которых совпадает с фронтом входного импульса. При поступлении информационных импульсов Hà Bêîä ждущего мультивибрятора б, па его выходе появляется эталонный импульс, начинающийся по фронту входного импульса, который подается на один из входов схемы 7 вычитания. При вычитании импульсов с входа и выхода ждущего мультивибра тора на выходе схемы вычитания оказывают409252

Предмет изобретения

Фиг 1 Рва g

Составитель Т. Ничипорович

Текред Т. Миронова !(орректор О. Тюрина

Редактор И. Грузова

Заказ !722 Изд. 1чз 1131 Ти аж 635 ираж Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография

3 ся импульсы, соответствующие отрезкам хорд пересечения, превышающих эталонный регулируемый размер. Эти импульсы одновременно подаются на входы линии 8 задержки и схемы «НŠ— И» 9. Задержанные на длительность строки развертки, импульсы с выхода линии 8 задержки поступают на другой вход схемы «НŠ— И», на выходе которой получается импульсная последовательность, число импульсов которой соответствует количеству микрочастиц, превышающих установленный размер. При изменении длительности эталонного импульса, вырабатываемого ждущим мультивибратором, обеспечивается распределение микрочастиц по размерам макси:aëüной горизонтальной хорды.

Устройство для считывания изображения частиц сложной формы, содержащее схемы

«ИЛИ», разрешения и формирования, регулируемую линию задержки, схему вычитания, выходы которой подключены к первой линии задержки и к схеме «НŠ— И», соединенным между собой, ждущий мультивибратор, соеди10 ненный со второй линией задержки и со схемой вычитания, отличаюшееся тем, что, с целью повышения точности работы устройства, в нем схема «ИЛИ» соединена со схемой разрешения и со схемой формирования, подключенной к ждущему мультивибратору, к схеме вычитания и к второй линии задержки, выход которой через регулируемую линию задержки соединен со схемой разрешения.
