Реферат

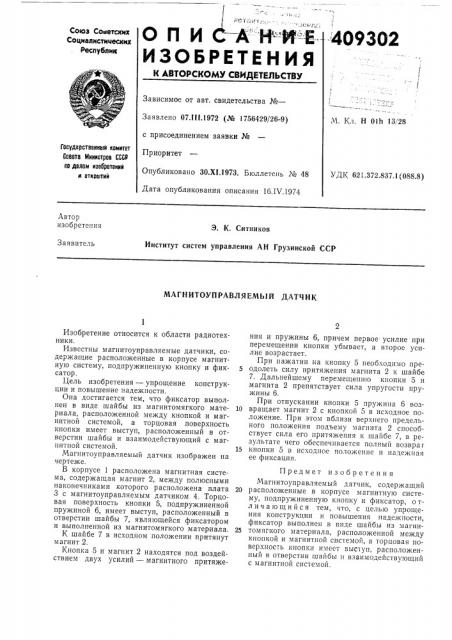

С А" Н - -

0 П И ф- Е-, ИЗОБРЕТЕН ИЯ

-409302

Союз Сометсхих

Социйлистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 07Л11.1972 (№ 1756429/26-9) с присоединением заявки №

Приоритет

Опубликовано ЗО.Х1.1973. Бюллетень № 48

Дата опубликования описания 16.IV.1974

М. Кл. Н 01h 13 28

Государственный комитет

Ссавта Министров СССР по делам иэооретвний и 0TKDblTHH

УДК 62 .372.837.1(088.8) Автор изобретения

Э. К, Ситников

Институт систем управления AH Грузинской CCP

Заявитель

МАГНИТОУПРАВЛЯЕМЫЙ ДАТЧИК

Изобретение относится к области радиотехники.

Известны магнитоуправляемые датчики, содержащие расположенные в корпусе магнитную систему, подпружиненную кнопку и фиксатор, Цель изобретения — упрощение конструкции и повышение надежности.

Она достигается тем, что фиксатор выполнен в виде шайбы из магнитомягкого материала, расположенной между кнопкой и магнитной системой, а торцовая поверхность кнопки имеет выступ, расположенный в отверстии шайбы и взаимодействующий с магнитной системой.

Магнитоуправляемый датчик изображен на чертеже.

В корпусе 1 расположена магнитная система, содержащая магнит 2, между полюсными наконечниками которого расположена плата

3 с магнитоуправляемым датчиком 4. Торцовая поверхность кнопки 5, подпружиненной пружиной 6, имеет выступ, расположенный в отверстии шайбы 7, являющейся фиксатором и выполненной из магнитомягкого материала.

К шайбе 7 в исходном положении притянут магнит 2.

Кнопка 5 и магнит 2 находятся под воздействием двух усилий — магнитного притяжения и пружины 6, причем первое усилие при перемещении кнопки убывает, а второе усилие возрастает.

При нажатии на кнопку 5 необходимо пре5 одолеть силу притяжения магнита 2 к шайбе

7. Дальнейшему перемещению кнопки 5 и магнита 2 препятствует сила упругости пружины 6.

При отпускании кнопки 5 пружина 6 воз10 вращает магнит 2 с кнопкой 5 в исходное положение. При этом вблизи верхнего предельного положения подъему магнита 2 способствует сила его притяжения к шайбе 7, в результате чего обеспечивается полный возвраг

15 кнопки 5 в исходное положение и надежная ее фиксация.

Предмет изобретения

Магнитоуправляемый датчик, содержащий

20 расположенные в корпусе магнитную систему, подпружиненную кнопку и фиксатор, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, фиксатор выполнен в виде шайбы из магни25 томягкого материала, расположенной между кнопкой и магнитной системой, а торцовая поверхность кнопки имеет выступ, расположенный в отверстии шайбы и взаимодействующий с магнитной системой.

409302

Составитель Н. Блинкова

Техред T. Ускова

Корректор О. Усова

Редактор Т. Ларина

Типография, пр. Сапунова, 2

Заказ 861/2 Изд. М 1115 Тираж 780 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 415
