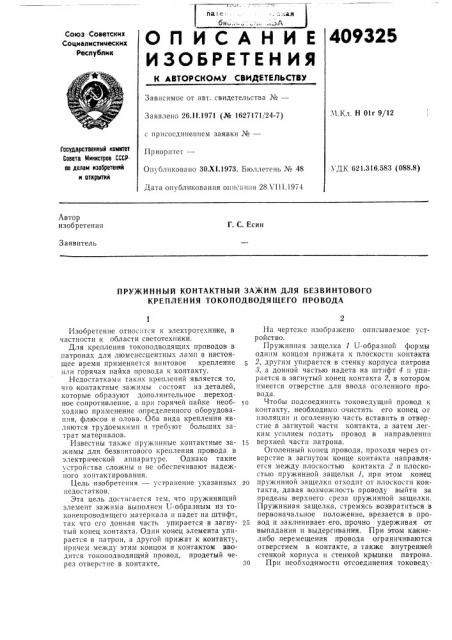

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”. 11,Кл. Н Olr 9/12

Заявлено 26.ll.1971 (№ 1627171/24-7) с присоединением заявки №вЂ”

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий

Приоритет—

Опубликовано ЗО.Xl.1973. Бюллетень № 48

Дата он убл икова ния on пса пня 28Х111.1974

УДК 621.316.583 (088.8) Автор изобретения

Г. С. Есин

Заявитель

ПРУЖИННЫЙ КОНТАКТНЫЙ ЗАЖИМ ДЛЯ БЕЗВИНТОВОГО

КРЕПЛЕНИЯ ТОКОПОДВОДЯЩЕГО ПРОВОДА

Изобретение относится к электротехнике, в частности к области светотехники.

Для крепления токоподводящих проводов в патронах для люменесцентных ламп в настоящее время применяется винтовое крепление или горячая пайка провода к контакту.

Недостатками таких креплений является то, что контактные зажимы состоят из деталей, которые образуют дополнительное переходное сопротивление, а при горячей пайке необходимо применение определенного оборудования, флюсов и олова. Оба вида крепления являются трудоемкими и требуют больших затрат материалов.

Известны также пружинные контактные зажимы для безвинтового крепления провода в электрической аппаратуре, Однако такие устройства сложны и не обеспечивают надежного контактирования.

Цель изобретения — устранение указанных недостатков.

Эта цель достигается тем, что пружинящий элемент зажима выполнен U-образным из токонепроводящего материала и надет на штифт, так что его донная часть упирается в загнутый конец контакта. Один конец элемента упирается в патрон, а другой прижат к контакту, причем между этим концом и контактом вводится токоподводящий провод, продетый через отверстие в контакте.

На чертеже изображено описываемое устройство.

Пружинная защелка 1 U-образной формы одним концом прижата к плоскости контакта

2, другим упирается в стенку корпуса патрона

8, а донной частью надета на штифт 4 и упирается в загнутый конец контакта 2, в котором имеется отверстие для ввода оголенного провода.

Чтобы подсоединить токоведущий провод и контакту, необходимо очистить его конец or изоляции и оголенную часть вставить в отверстие в загнутой части контакта, а затем легким усилием подать провод в направлении верхней части патрона.

Оголенный конец провода, проходя через отверстие в загнутом конце контакта направляется между плоскостью контакта 2 и плоскостью пружинной защелки 1, при этом конец О пружинной защелки отходит от плоскости контакта, давая возможность проводу выйти за пределы верхнего среза пружинной защелки, 11ружинная защелка, стремясь возвратиться в первоначальное положение, врезается в про25 вод и заклинивает его, прочно удерживая от выпадания и выдергивания. При этом ка киелибо перемещения провода ограничиваются отверстием в контакте, а также внутренней стенкой корпуса и стенкой крышки патрона.

30 При необходимости отсоединения токоведу409325

Предмет изобретения

Сост гантель Е. Сафонова

Тскрсд Т. Миронова

Корректор О. Тюрина

Редактор В. Девятов

Изд. № !04 Тираж 768 Подписпо.

ЦНИИПИ Государственного комитета Совета Министров СССР по делам нзобретениА и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Заказ !804

Обл тип. Костромского управления издательств, полиграфии и книжной торговли щего провода необходимо через окно в крышке патрона и отверстие отделить конец заклинивающей пружинной защелки от провода и выдернуть его.

Пружинный контактный зажим для безвинтового крепления токоподводящего провода, например, в патронах для люминесцентных ламп, отличию!Чийся тем, что, с целью упрощения, повышения надежности, улучшения контактирования и уменьшения габаритов, пружинящий элемент зажима выполнен13-образным из токонепроводящего материала и

5 надет на штифт, так что его донная часть упирается в загнутый конец контакта, один конец элемента упирается в патрон, а другой прижат к контакту, и!ричем между этим концом и контактом вводится токоподводящий !

О провод, оголенный конец которого продет через отверстие в загнутом конце контакта.
