Транспортирующее устройство
Иллюстрации
Реферат

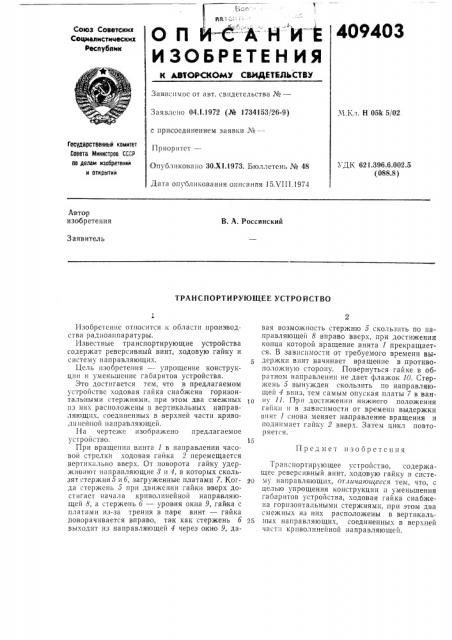

О П И-(;А-Н И Е
ИЗОБРЕТЕН ИЯ
409403
Сотоз Советских
Социал истимеских
1оеспу блик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 04.1.1972 (¹ 1734153/26-9) .Ч.Кл. Н 05k 5/02 с присоединением заявки ¹â€”
Государственный комитет
Совета Министров СССР йо делам изобретении и открытии
Приоритст—
Опубликовано ЗО.Х1.1973. Бюллетень № 48
Дата опубликования описания 15Х111.1974
УДК 621.396.6.002.5 (088.8) Автор изобретения
В. А. Россинский
3 аявитель
ТРАНСПОРТИРУ1ОЩЕЕ УСТРОЙСТВО вая возможность стержню 5 скользить по направляющей 8 вправо вверх, при достижении конца которой вращение винта 1 прекращается. В зависимости от требуемого времени выдержки винт начинает вращение в противоположную сторону. Повернуться гайке в обратном направлении не дает флажок 10. Стержень 5 вынужден скользить по направляющей 4 вниз, тем самым опуская платы 7 в ванну 11. При достижении нижнего положения гапки и в зависимости от времени выдержки винт 1 снова меняет направление вращения и поднимает гайку 2 вверх. Затем цикл повторяется.
1 ранспортирующее устройство, содержащее реверсивный винт, ходовую гайку и систему направляющих, отличаюитееея тем, что, с целью упрощения конструкции и уменьшения габаритов устройства, ходовая гайка снабжена горизонтальными стержнями, при этом два смежных из них расположены в вертикаль25 ных направляющих, соединенных в верхней части криволинейной направляющей.
Изобретение относится h области производства радиоаппаратуры.
11звестные транспортирующие устройства содержат реверсивный винт, ходовую гайку и систему направляющих.
Цель изобретения — упрощение конструкци и и уменьшение га бар итов устройства.
Это достигается тем, что в предлагаемом устройстве ходовая гайка снабжена горизонтальными стержнями, при этом два смежных пз них расположены в вертикальных направляющих, соединенных в верхней части криволпней:ной направляющей.
На чертеже изображено предлагаемое устройство.
При вращении винта 1 в направлении часовой стрелки ходовая гайка 2 перемещается вертикально вверх. От поворота гайку удерживают направляющие 8 и 4, в которых скользят стержни 5 и б, загруженные платами 7. Когда стержень 5 при движении гайки вверх достигает начала криволинейной направляющей 8, а стержень б — уровня окна 9, гайка с платами из-за трения в паре винт — гайка поворачивается вправо, так как стержень б выходит из направляющей 4 через окно 9, даПредмет изобрстеппя
4О94ОЗ
