Устройство для изготовления лепестков шаровых ескостей
Иллюстрации
Реферат

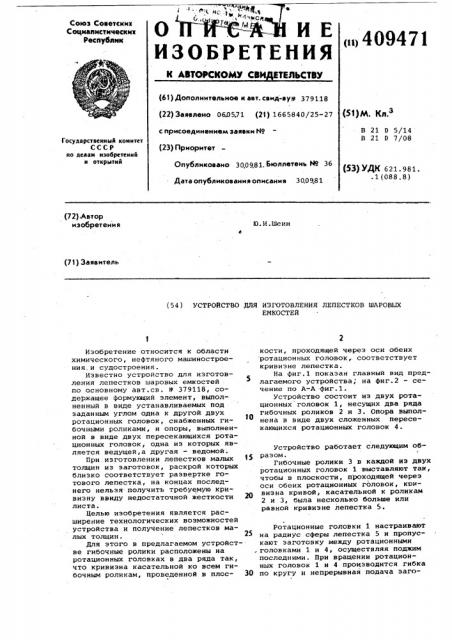

Союз Советскик
Социапистичаскик
Республик о ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к аит. свмд-ауе 379118 (22) Заявлено 0605,71 (21) 1665840/25-27 с присоединением заявим ¹ (23) Приоритет
Опубликовано 30.0981, Бюллетень № 36
Дата опубликования описания 30.0981 (53)М. Кл
B 21 0 5/14
В 21 0 7/08
Государствеииый комитет
СССР ио делам изобретений и открытий (53) УДК 621 981. .1(088.8) (72) Автор изобретен и я
K). È.ØåHí (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЛЕПЕСТКОВ ШАРОВЫХ
ЕМКОСТЕЙ
Ротационные головки 1 настраивают на радиус сферы лепестка 5 и пропускают заготовку между ротационными . головками 1 и 4, осуществляя поджим последними. При вращении ротационных головок 1 и 4 производится гибка
30 по кругу и непрерывная подача загоИзобретение относится к области химического, нефтяного машиностроения. и судостроения.
Известно устройство для изготовления лепестков шаровых емкостей по основному авт.св. 9 379118, содержащее формующий элемент, выполненный в виде устанавливаемых под заданным углом одна к другой. двух ротационных головок, снабженных гибочными роликами, и опоры, выполненной в виде двух пересекающихся ротационных головок, одна иэ которых является ведущей,а другая — ведомой.
При изготовлении лепестков малых толщнн из заготовок, раскрой которых близко соответствует развертке готового лепестка, на концах последнего нельзя получить требуемую кривизну ввиду недостаточной жесткости листа.
Целью изобретения является расширение технологических возможностей устройства и получение лепестков малых толщин.
Для этого в предлагаемом устройстве гибочные ролики расположены на ротационных головках в два ряда так, что кривизна касательной ко всем гибочным роликам, проведенной в плоскости, проходящей через оси обеих ротационных головок,. соответствует кривизне лепестка.
На фиг,1 показан главный вид предлагаемого устройства; на фиг.2 — сечение по A-A фиг.1.
Устройство состоит из двух ротационных головок 1 несущих два ряда гибочных роликов 2 и 3. Опора выполнена в виде двух сложенных пересекающихся ротационных головок 4.
Устройство работает следующим об15 разом °
Гибочные ролики 3 в каждой из двух ротационных головок 1 выставляют так, чтобы в плоскости, проходящей через оси обеих ротациониых головок, кри2О визна кривой, касательной к роликам
2 и 3, была несколько больше или равной кривизне лепестка 5.
30/48 сное.ТОВКН вдоль большой оси лепестка 5.
Гибка концевых участков лепеска 5 осуществляется гибочными роликами 3 и 2.
Пропустив заготовку в одну сторону поджимают последнюю, а изменив
1 направление вращения головок 1 и 4, меняют и направление подачи заготовки, обеспечивая возврат ее в зону деформации, и т.д. до получения лепестка заданного радиуса кривизны.
После этого лепесток 5 снимают с устройства. Цикл окончен.
Формула изобретения
Устройство для изготовления лепестков шаровых емкостей по аВт.св.
9 379118, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства и получения лепестков малых толщин, гибочные ролики расположены на ротационных головках в два ряда так, что кривизна касательной ко всем гибочным роликам, проведенной в плоскости, проходящей через оси обеих ротацион-. ных головок, соответствует кривизне лепестка. !
