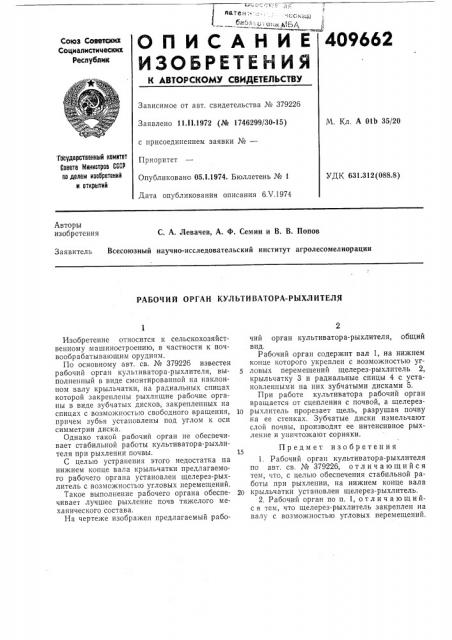

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4О9662
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № 379226
Заявлено 11Л1 1972 (№ 1746299/30-15) с присоединением заявки №вЂ”
Приоритет
Опубликовано 05.1.1974. Бюллетень № 1
Дата опубликования описания 6Л .1974
M. Кл. А Olb 35/20
Государственный комитет
Совета Министров СССР оо делам ивооретений и открытий
УДК 631.312(088.8) Авторы изобретения
С. А. Левачев, A. Ф. Семин и В. В. Попов
Заявитель Всесоюзный научно-исследовательский институт агролесомелиорации
РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА-РЫХЛ ИТЕЛЯ
Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообр абатывающим орудиям.
По основному авт. св. № 379226 известен рабочий орган культиватора-рыхлителя, выполненный в виде смонтированной на наклонном валу крыльчатки, на радиальных спицах которой закреплены рыхлящие рабочие органы в виде зубчатых дисков, закрепленных на спицах с возможностью свободного вращения, причем зубья установлены под углом к оси симметрии диска.
Однако такой рабочий орган не обеспечивает стабильной работы культиватора-рыхлителя при рыхлении почвы.
С целью устранения этого недостатка на нижнем конце вала крыльчатки предлагаемого рабочего органа установлен щелерез-рыхлитель с возможностью угловых перемещений.
Такое выполнение рабочего органа обеспечивает лучшее рыхление почв тяжелого механического состава.
На чертеже изображен предлагаемый рабочий орган культиватора-рыхлителя, общий вид.
Рабочий орган содержит вал 1, на нижнем конце которого укреплен с возможностью угловых перемещений щелерез-рыхл итель 2, крыльчатку 3 и радиальные спицы 4 с установленными на них зубчатыми дисками 5.
При работе культиватора рабочий орган вращается от сцепления с почвой, а щелерез1р рыхлитель прорезает щель, разрушая почву на ее стенках. Зубчатые диски измельчают слой почвы, производят ее интенсивное рыхление и уничтожают сорняки.
Предмет изобретения
1. Рабочий орган культиватора-рыхлителя по авт. св. № 379226, отличающийся тем, что, с целью обеспечения стабильной работы при рыхлении, на нижнем конце вала
2р крыльчатки установлен щелерез-рыхлитель.
2. Рабочий орган по п. 1, о тл и ч а ю щ и йс я тем, что щелерез-рыхлитель закреплен на валу с возможностью угловых перемещений.
