Реферат

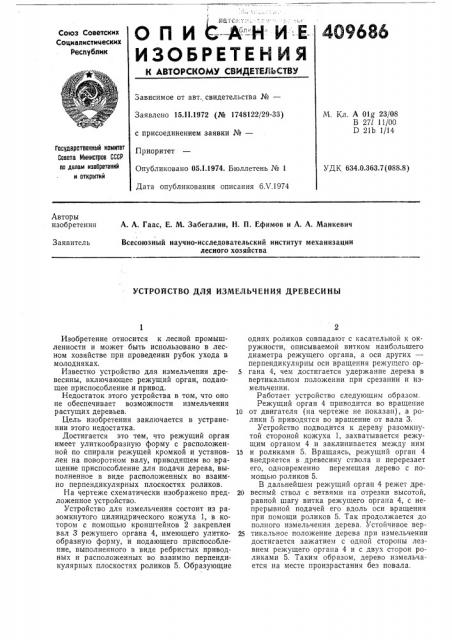

СПИ НИ-ЕИЗОБРЕТЕ И ИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 15Л1.1972 (№ 1748122/29-33) М, Кл. А 01g 23/08

В 27l 11/00

D 21b 1/14 с присоединением заявки №вЂ”

Приоритет

Опубликовано 05Л.1974. Бюллетень № 1

Дата опубликования описания бХ.1974

Гасударственный камитет

Савета Министрае СССР па делам изабретений и аткрытий

УДК 634.0.363.7 (088.8) Авторы изобретения

А. А. Гаас, Е. М. Забегалин, Н, П. Ефимов и А. А. Манкевич

Всесоюзный научно-исследовательский институт механизации лесного хозяйства

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ ДРЕВЕСИНЫ

Изобретение относится к лесной промышленности и может быть использовано в лесном хозяйстве при проведении рубок ухода в молодняках.

Известно устройство для измельчения древесины, включающее режущий орган, подающее приспособление и привод.

Недостаток этого устройства в том, что оно не обеспечивает возможности измельчения растущих деревьев.

Цель изобретения заключается в устранении этого недостатка.

Достигается это тем, что режущий орган имеет улиткообразную форму с расположенной по спирали режущей кромкой и установлен на поворотном валу, приводящем во вращение приспособление для подачи дерева, выполненное в виде расположенных во взаимно перпендикулярных плоскостях роликов.

На чертеже схематически изображено предложенное устройство.

Устройство для измельчения состоит из разомкнутого цилиндрического кожуха 1, в котором с помощью кронштейнов 2 закреплен вал 3 режущего органа 4, имеющего улиткообразную форму, и подающего приспособление, выполненного в виде ребристых приводных и расположенных во взаимно перпендикулярных плоскостях роликов 5. Образующие одних роликов совпадают с касательной к окружности, описываемой витком наибольшего диаметра режущего органа, а оси других— перпендикулярны оси вращения режущего ор5 гана 4, чем достигается удержание дерева в вертикальном положении при срезании и измельчении.

Работает устройство следующим образом.

Режущий орган 4 приводится во вращение

10 от двигателя (на чертеже не показан), а ролики 5 приводятся во вращение от вала 3.

Устройство подводится к дереву разомкнутой стороной кожуха 1, захватывается режущим органом 4 и заклинивается между ним

15 и роликами 5. Вращаясь, режущий орган 4 внедряется в древесину ствола и перерезает его, одновременно перемещая дерево с помощью роликов 5.

В дальнейшем режущий орган 4 режет дре20 весный ствол с ветвями на отрезки высотой, равной шагу витка режущего органа 4, с непрерывной подачей его вдоль оси вращения при помощи роликов 5. Так продолжается до полного измельчения дерева. Устойчивое вер25 тикальное положение дерева при измельчении достигается зажатием с одной стороны лезвием режущего органа 4 и с двух сторон роликами 5. Таким образом, дерево измельчается на месте произрастания без повала.

409686

Предмет изобретения

Составитель Г. Дармограй

Техред Т. Курилко

Корректор Л. Орлова

Редактор И. Квачадзе

Заказ i053/13 Изд. М 344 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д, 4/5

Типогпафия, пр. Сапунова, 2

Устройство для измельчения древесины, включающее режущий орган, подающее приспособление и привод, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности измельчения деревьев на корню, режущий орган имеет улиткообразную форму с режущей кромкой, расположенной по спирали и установлен на валу, взаимодействующем с подающим приспособлением, причем последнее выполнено в виде расположенных во взаимно перпендикулярных плоскостях роликов.
