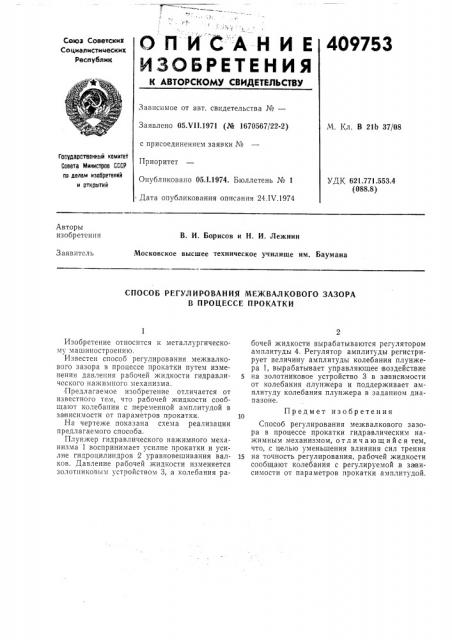

О П И С -А Н И Е 409753

ИЗОБРЕТЕНИЯ

Союз Советских

Со циалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.Ъ 11.1971 (№ 1670567/22-2) с присоединением заявки №

Приоритет

Опубликовано 05,1.1974. Бюллетень № 1

Дата опубликования описания 24.IV.1974

Ч. Кл. В 21Ь 37/08

Гасударственный комитет

Савета Министров СССР ао делам изобретений и открытий

УДК 621.771,553.4 (088.8) Авторы изобретения

В. И. Борисов и Н. И. Лежнин

Московское высшее техническое училище им. Баумана

Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ МЕЖВАЛКОВОГО ЗАЗОРА

В ПРОЦЕССЕ ПРОКАТКИ

Изобретение относится к металлургическому машиностроению.

Известен способ регулирования межвалкового зазора в процессе прокатки путем измепения давления рабочей жидкости гидравлического на>кимного механизма.

Предлагаемое изооретение отличается от известного тем, что рабочей жидкости сообщают колебания с переменной амплитудой в за висимости от параметров прокатки.

На чертеже показана схема реализации предлагаемого способа.

Плунжер гидравлического нажимного механизма 1 ..воспринимает усилие прокатки и усилие гидроцилиндров 2 уравновешивания валков. Давление рабочей жидкости изменяется золотниковым устройством 3, а колебания рабочей жидкости вырабатываются регулятором амплитуды 4. Регулятор амплитуды регистрирует величину амплитуды колебания плунжера 1, вырабатывает управляющее воздействие

5 на золотниковое устройство 3 в зависимости от колебания плунжера и поддерживает амплитуду колебания плунжера в заданном диапазоне.

Предмет изобретения

Способ регулирования межвалкового зазора в процессе прокатки гидравлическим нажимным механизмом, отличающийся тем, что, с целью уменьшения влияния сил трения

15 на точность регулирования, рабочей жидкости сообщают колебания с регулируемой,в за висимости от параметров прокатки амплитудой.

409753 Составитель С. Рокотян

Корректор А. Васильева

Техред Л. Богданова

Редактор Е. Левин

Типография, пр. Сапунова, 2

Заказ 1016/6 Изд. ¹ 433 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4l5
