I

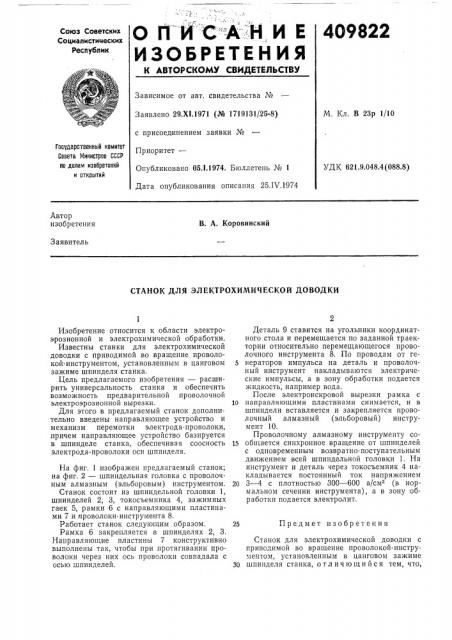

О П И С -А":Н, И Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 29.Х!.1971 (№ 1719131/25-8) с присоединением заявки №
Приоритет—
Опубликовано 05.1.1974. Бюллетень № 1
Дата опубликования описания 25. IV.1974
М. Кл. В 23р 1/10
Гасударственный камитет
Савета Р4инистрав СССР аа делам изабретеннй и аткрытий
УДК 621.9.048.4 (088.8) Автор изобретения
В. А. Коровинский
Заявитель стАнок для элвктрохимической доводки
Деталь 9 ставится на угольники координатного стола и перемещается по заданной траектории относительно перемещающегося проволочного инструмента 8. По проводам от ге5 нераторов импульса на деталь и проволочный инструмент накладываются электрические импульсы, а в зону обработки подается жидкость, например вода.
После электр оискровой вырезки рамка с тО направляющими пластинами снимается, и в шпиндели вставляется и закрепляется проволочный алмазный (эльборовый) инструмент 10.
Проволочному алмазному инструменту со15 общается синхронное вращение от шпинделей с одновременным возвратно-поступательным движением всей шпиндельной головки 1. На инструмент и деталь через токосъемник 4 накладывается постоянный ток напряжением
20 3 — 4 с плотностью 300 — 600 а/см (в нормальном сечении инструмента), а в зону обработки подается электролит.
Станок для электрохимической доводки с приводимой во вращение проволокой-инструментом, установленным в цан гово м зажиме
З0 шпинделя станка, о т л и ч ю шийся тем, что, Изобретение относится к области электроэрозионной и электрохимической обработки.
Известны станки для электрохимической доводки с приводимой во вращение проволокой-инструментом, установленным в цанговом зажиме шпинделя станка, Цель предлагаемого изобретения — расширить универсальность станка и обеспечить возможность предварительной проволочной электроэрозионной вырезки.
Для этого в предлагаемый станок дополнительно введены направляющее устройство и механизм перемотки электрода-проволоки, причем направляющее устройство базируется в шпинделе станка, обеспечивая соосность электрода-проволоки оси шпинделя.
На фиг. 1 изображен предлагаемый станок; на фиг. 2 — шпиндельная головка с проволочным алмазным (эльборовым) инструментом.
Станок состоит из шпиндельной головки 1, шпинделей 2, 3, токосъемника 4, зажимных гаек 5, рамки 6 с направляющими пластинами 7 и проволоки-инструмента 8.
Работает станок следующим образом.
Рамка 6 закрепляется в шпинделях 2, 3.
Направляющие пластины 7 конструктивно выполнены так, чтобы при протягивании проволоки через них ось проволоки совпадала с осью шпинделей.
Предмет изобретения
409822
Фиг.2
Составитель Г. Ермаков
Техред Л. Богданова Корректор В. Жолудева
Редактор Е. Васева
Заказ 1028/9 Изд. № 434 Тираж 944 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 с целью расширения универсальности и обеспечения возможности предварительной проволочной электроэрозионной вырезки, в него дополнительно введены направляющее устройство и механизм перемотки электродапроволоки, причем направляющее устройство базируется в шпинделе станка, обеспечивая соосность электрода-проволоки оси шпинделя.
