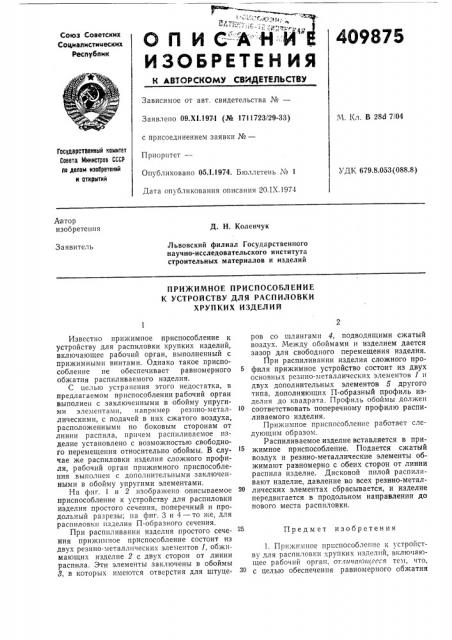

Патент ссср 409875
Иллюстрации
Реферат
о п и с а" н и"е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Реотублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт, свидетельства №вЂ”
Заявлено 09.XI.1971 (№ 1711723/29-33) с присоединением заявки №вЂ”
М. Кл. B 28d 7/04
Государстаенна и комитет
Совета Министров СССР оо делам иэобретений и открытий
Приоритет—
Ъ ДIх 679.8.053(088.8) Опубликовано 05.1.1974. Бюллетень ¹ 1
Дата опубликования описания 20.1Х.1974
Автор изобретения
Д. H. Коленчук
Львовский филиал Государственного научно-исследовательского института строительных материалов и изделий
Заявитель
ПРИЖИМНОЕ ПРИСПОСОБЛЕНИЕ
К УСТРОЙСТВУ ДЛЯ РАСПИЛОВКИ
ХРУПКИХ ИЗДЕЛИЙ
Известно прижимное приспособление к устройству для распиловки хрупких изделий, включающее рабочий орган, выполненный с прижимными винтами. Однако такое приспособление не обеспечивает равномерного обжатия распиливаемого изделия.
С целью устранения этого недостатка, в предлагаемом приспособлении рабочий орган выполнен с заключенными в обойму упругими элементами, например резино-металлическими, с подачей в них сжатого воздуха, расположенными по боковым сторонам от линии распила, причем распиливаемое изделие установлено с возможностью свободного перемещения относительно обоймы. В случае же распиловки изделия сложного профиля, рабочий орган прижимного приспособления выполнен с дополнительными заключенными в обойму упругими элементами.
На фиг. 1 и 2 изображено описываемое приспособление к устройству для распиловки изделия простого сечения, поперечный и продольный разрезы; на фиг. 3 и 4 — то же, для распиловки изделия П-образного сечения.
При распиливании изделия простого сечения прижимное приспособление состоит из двух резино-металлических элементов 1, обжимающих изделие 2 с двух сторон от линии распила. Эти элементы заключены в обоймы
8, в которых имеются отверстия для штуцеров со шлангами 4, подводящими сжатый воздух. Между обоймами и изделием дается зазор для свободного перемещения изделия.
При распиливании изделия сложного про6 филя прижимное устройство состоит из двух основных резино-металлических элементов 1 и двух дополнительных элементов 5 другого типа, дополняющих П-образный профиль изделия до квадрата. Профиль обоймы должен соответствовать поперечному профилю распиливаемого изделия.
Прижимное приспособление работает следующим образом.
Распиливаемое изделие вставляется в прижимное приспособление. Подается сжатый воздух и резино-металлические элементы обжимают равномерно с обеих сторон от линии распила изделие. Дисковой пилой распиливают изделие, давление во всех резино-металлических элементах сбрасывается, и изделие передвигается в продольном направлении до нового места распиловки.
25 Предм ет изобретения
1. Прижимное приспособление к устройству для распиловки хрупких изделий, включающее рабочий орган, от.чичпти<ееся тем, что, с целью обеспечения равномерного обжатия
409875 Риг Л фиг. l
hj
Щ ) !
Фиг.Ф
Составитель В. Смыслов
Техред Т. Курилко Корректор С. Хейфиц
Редактор Г. Кузьмина
Заказ 1043/196 Изд. № 416 Тираж 537 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» распиливаемого изделия, его рабочий орган ,выполнен с расположенными по боковым сторонам от линии распила и заключенными в обойму упругими элементами, например резино;металлическими, имеющими полость, заполняемую воздухом.
Ж б фи
