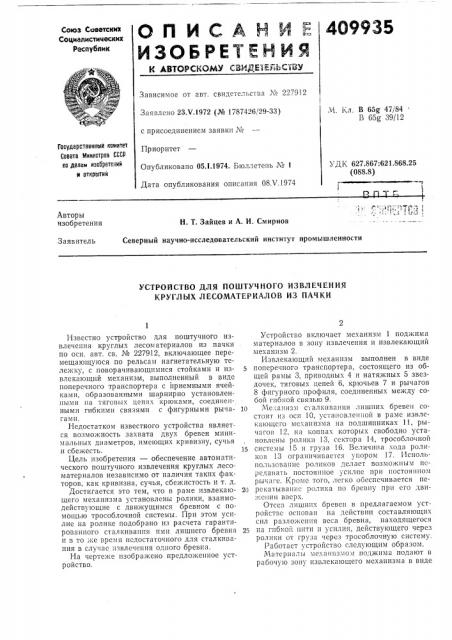

G ll H C A H M Å

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕ1ЕБЬСТВУ

Зависимое от авт. свидетельства № 227912

М. Кл. В 65g 47/84

В 65g 39/12

Заявлено 23,V.1972 (№ 1787426/29-33) с присоединением заявки №

Приоритет

Государствениыи иоилтет

Совета Министров СССР

Ilo делам изобретений и открытии

УДК 627.867:621.868.25 (088.8) Опубликовано 05.1.1974. Бюллетень ¹ 1

Дата опубликования описания 08Х.1974

Авторы изобретения

Н. Т. Зайцев и А, И. Смирнов

Северный научно-исследовательский институт промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ПОШТУЧНОГО ИЗВЛЕЧЕНИЯ

КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ ИЗ ПАЧКИ

1 1звсстно устройство для поштучного извлечения круглых лесоматериалов из пачки по осн. авт. св. № 227912, включающее перемещающуюся по рельсам нагнетательную теле>кку, с поворачивающимися стойками и извлекающий механизм, выполненный в виде поперечного транспортера с приемными ячейками, образованными шарнирно установленными а тяговых цепях крюками, соединенными гибкими связями с фигурными рычагами.

Недостатком известного устройства является возможность захвата двух бревен минимальных диаметров, имеющих кривизну, сучья и сбе>кесть.

Цель изобретения — обеспечение автоматического поштучного извлечения круглых лесоматериалов независимо от наличия таких факторов, как кривизна, сучья, сбежистость и т. д.

Достигается это тем, что в раме извлекающего механизма установлены ролики, взаимодействующие с движущимся бревном с помощью трособлочной системы. При этом усилие на ролике подобрано из расчета гарантированного сталкивания ими лишнего бревна и в то же время нсдостаточного для сталкивания в случае извлечения одного бревна.

На чертеже изображено предложенное устройство.

Устройство включает механизм 1 поджима материалов в зону извлечения и извлекающий механизм 2.

Извлекающий механизм выполнен в виде поперечного транспортера, состоящего из общей рамы 3, приводных 4 и натяжных 5 звездочек, тяговых цепей б, крючьев 7 и рычагов

8 фигурного профиля, соединенных между собой гибкой связью 9.

1о Ме:;анизм c алкивания лишних бревен состоит из осп 10, установленной в раме извлскающсго механизма на подшипниках 11, рычагов 12, на концах которых свободно установлены ролики 13, сектора 14, трособлочной

15 системы 15 и груза !б. Величина хода роликов 13 ограничиьается упором 17. Испольпользовапие роликов делает возможным передавать постоянное усилие при постоянном рычаге. Кроме того, легко обеспечивается пе20 рекатыванис ролика по бревну при его дви;кепии вверх.

Отсев лишних бревсн в предлагаемом устpo1IcTBc основан на действии составляющих сил разло>кения веса бревна, находящегося

2s па гибкой нити и усилия, действующего через ролики от груза через трособлочную систему.

Работает устройство следующим образом.

Материалы механизмом поджима подают в рабочую зону извлекающего механизма в виде

409935

РидА

Составитель T. Крюкова

Текред Л. Богданова

Редактор В. Квачадзе

Корректор Т. Хворова

Заказ 1061/! Изд. ¹ 340 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по дела:i,çîáðñòëøé п открытий

Москва, К-:3>, Ра пп каи паб., д 4!5

Типографии, пр Сапунова, 2 многорядного располо>кения. Прп дви>кении тяговых цепей извлекающего механизма снизу вверх бревна прш1удительпо поступают l3 приемные ячейки и поднимаются. При этом под действием веса бревен, расположенных на гибкой нити, послсдняя ытягивается и своей упругостью прямолинейного участка воздействует на лишнее бревно. Если >ке этого усилия недостаточно, что может возникнуть при располо>кении двух бревен пшпмальных диа метров и имеющих кривизну, сучки, сбе>кистость и т. д., то при прохо>кдепии через ролики такие бревна будут выжиматься из устойчивого поло>кения, т. е. сталкиваться.

Предмет изобретения

5 Устройство для поштучного извлечения круглых лесоматериалов из пачки по авт. св.

¹ 227912, отл и ч а ю щееся тем, что, с целью обсспечспия автоматического поштучного извлечения круглых лесоматериалов независимо

l0 от наличия кривизны сучьев и сбе>кистости, в раме извлекающего механизма установлены ролики, взаимодействующие с дви>кущимся бревном с помощью трособлочной системы.
