Патент ссср 409993

Патент ссср 409993

Иллюстрации

Показать все

Реферат

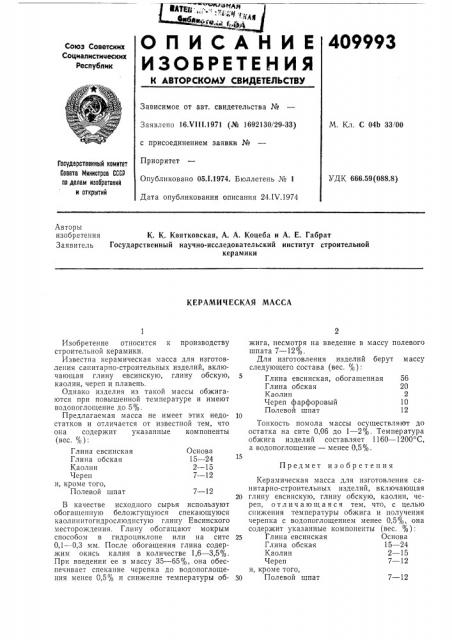

409993

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски)т

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16,Ч111.1971 (№ 1692130/29-33) с присоединением заявки №

Приоритет

Опубликовано 05Л.1974. Бюллетень № 1

Дата опубликования описания 24.IV.1974

М. Кл. С 04Ь 33 00

Гасударственный комитет

Совета Министров СССР по делам изааретений и открытий

УДК 666.59(088.8) Авторы изобретения

Заявитель

К. К. Квятковская, А. А. Коцеба и А. Е. Габрат

Государственный научно-исследовательский институт строительной керамики

КЕРАМИЧЕСКАЯ МАССА

15

Предмет изобретения

Изобретение относится к производству строительной керамики.

Известна керамическая масса для изготовления санитарно-строительных изделий, включающая глину евсинскую, глину обскую, каолин, череп и плавень.

Однако изделия из такой массы обжигаются при повышенной температуре и имеют водопоглощение до 5%.

Предлагаемая масса не имеет этих недостатков и отличается от известной тем, что она содержит указанные компоненты (вес. %):

Глина евсинская Основа

Глина обская 15 — 24

Каолин 2 — 15

Череп 7 — 12 и, кроме того, Полевой шпат 7 — 12

В качестве исходного сырья используют обогащенную беложгущуюся спекающуюся каолипитогидрослюдистую глину Евсинского месторождения. Глину обогащают мокрым способом в гидроциклоне или на сите

0,1 — 0,3 мм. После обогащения глина содержим окись калия в количестве 1,6 — 3,5%.

При введении ее в массу 35 — 65%, она обеспечивает спекание черепка до водопоглощения менее 0,5% и снижение температуры обжига, несмотря «а введение в массу полевого шпата 7 — 12%.

Для изготовления изделий берут массу следующего состава (вес. %):

Глина евсинская, обогащенная 56

Глина обская 20

Каолин 2

Череп фарфоровый 10

Полевой шпат 12

Тонкость помола массы осуществляют до остатка на сите 0,06 до 1 — 2%. Температура обжига изделий составляет 1160 — 1200 С, а водопоглощение — менее 0,5%.

Керамическая масса для изготовления санитарно-строительных изделий, включающая

20 глину евсинскую, глину обскую, каолин, череп, отличающаяся тем, что, с целью снижения температуры обжига и получения черепка с водопоглощением менее 0,5%, она содержит указанные компоненты (вес. %):

25 Глина евсинская Основа

Глина обская 15 — 24

Каолин 2 — 15

Череп 7 — 12 и, кроме того, Зо Полевой шпат 7 — 12
