Патент ссср 409998
Иллюстрации
Реферат
09998

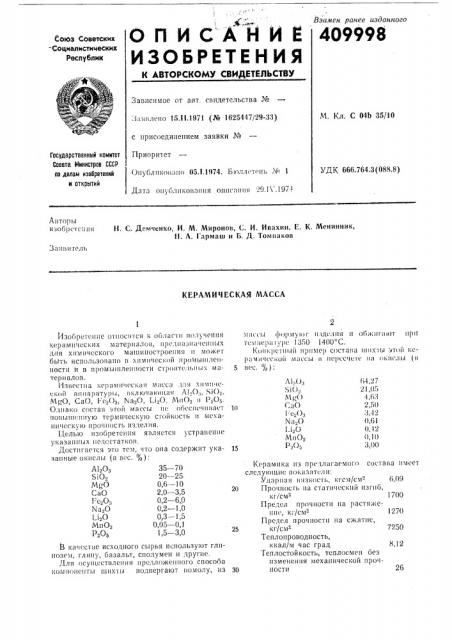

О П И С А Н И Е
ИЗОБРЕТЕН Ия
Союз Советских
- Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
3;,«Iл< но 15.ll.(971 (№ 1625447/2Ч-.ЗЗ) М. Кл. С 04Ь 35/10 с присоединением заявки ¹
Приоритет
Онуолш(ов lttn 05.1.1074. Ь!О, !(!(Т(нь >>(1> 1
Дата otf) б IIII(ot>:I I I I!31 oil!1(пни Я 29.14 .197 1
Гасударственный камитет
Саввта Министрав СССР ав делаи изввретений и аткрытий
УДК 666.764.3(088.8) Л!!ТОР ы изоб ()(.те !1 иfi
И. С. Демченко, И, М, Миронов, С. И. Ивахии, Е. К. Менинник, ll. Л. Гармаш и Б. Д. Томпаков
3 а 3I 13 и f C Jt h
КЕРАМИЧЕСКАЯ МАССА (.о, 1(.7
)ч(.с)
СаО
1 с2<7з
Х 2(7
1.!2О
МИО, Р2О5 ()4,27
21,05
4,<), 1
2,50
:3,-(2
О,(>1
Ос(2
0,10
3,00
15
25
Изобретение относится к (н>ласти Ifo.!учен!гя керамических матерна:Iов, пре III33IIных материалов, Из!>еcTII3 к ()IIMII)I(скан масса,<ля хнм!! !c< l(oI! анна(>ат» р»), f31<>ilu tal()»С202, Ха20, 140. Мп02 и Р20,.
Однако состав этой массы it(. Оосснсчнвает новы ни<.пну!о терм ическу!о стойкость и !3!Сханичсскую проч!Н>сть изделия.
Целью изобретения является устранение указанных недостатков.
Достигается это тем, что она содержит указанные окислы (в вес. !<О): 312 - з 35 — 70
5!02 20 — 25
MgO 0,6 — 10
СаО 2,0-3,5
1 С2О5 0,2 — б,О (х(а 20 0,2 в 1,0
1-40 0,3 — 1,5
Мп 02 0,05 — 0,1
Р2О5 1,5 — 3,0
О качестве исходного сырья использу)от глинозем, глину, базальт, сподумен и другие.
Для Осун(сст13ления иредлож(.нного спосООа компоненты пихты под!)ергBIoT помолу, из
Взамен Ранее изданного и а (с) 1 < () О с ) м у l o I I l. 3 д(л н я н О б) ж н г f) l() T н р 11 t c»f11<.ра ур<. 1350 1400 С. ((()11«()()ТН I>tй и, )11МСР СОСТ<1Вt (!3
5 в(. % ):
1((рамика нз пр(длагаемого состава имеет следу!О)цие пок!!з!!Т(х!и:
Уд<чрна)! в !зкость, кгсм/см"- б),(19
Прочносгь на статический изп<б, кг/см - 1700
Предел прочности на растяженн<, кг/см - . 1270
Предел прочности на сжатие, к) /см2 7250
Теплопроводность, ккал/м час град 8,12
Теплостойкость, теплосмеit без изменения механической про 1ности 2б
4о9вы
Керамическая масса для химической аппп- 10 ратуры, включающая Л1303, SiOq, MgO, СаО, Гей03, Na>0, Li O, Мной, Р,О>, о т л и ч а loСоставители I::.В!иряева
Редактор В.Квачадзе. Техрод Т.Курилко. Корректоры 1!.Корогод, Г. fl а вы л к и на
Заказ 371/13. Ihn.. 373. Тираж >о 1. !!олнис roo
ЦНИИП!! Государственного ко. итста С ot. òà Министров CCCI
IJo делам изобретений и отк! ытий
Москва, Ж-зб, Ргсуи скэя наб., д.4/б
Отпечатано в Отделе составлеш я, обработки, i.çëàøþ технической доку шиташ:и (ACOIITfl) института Тинроводхоз"
Москва, !!ервогиайская ул., 119
Пои»шение механических свойств массы достигается благодаря наличию мииерализаторов Р205 и Fe203. Налииче в составе М10 способствует образованию кордиеритовой структуры, которая повышает термостойкость изделий.
Предмет изобретеиия
UJ а я с я тем, что, с целью повышения механической прочиости и термостойкости, она содерхкит указанные окислы (в вес. %): с1102 20- -25
5 мдо 0,6 — 10
Сао 2,0--.3,5
Ге20З 0,2 — 6,0
Via Π0,2 — 1,0
Li2O 0,3 — 1,5
МЦО, 0,05 — О,1
v,î, 1,5 — 3,0 1,0, Осиова
