Патент ссср 410001
Патент 410001
Классы МПК
Патент ссср 410001
Иллюстрации
Реферат

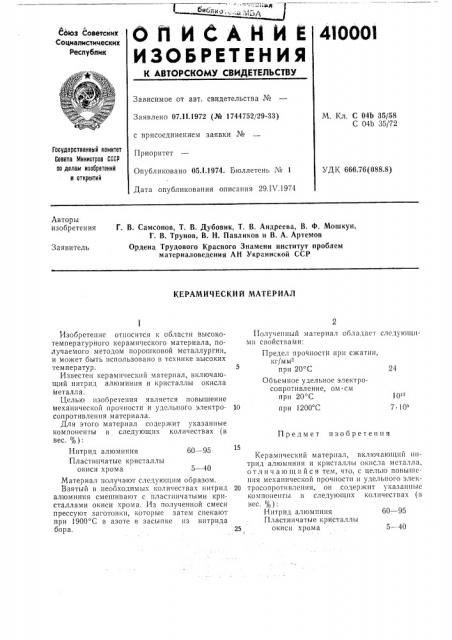

О П И С А Й И Е(4ЮОО
ИЗОБРЕТЕНИЯ
60103 (. ов@тских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 07.11.1972 (№ 1744752/29-33) с присоединением заявки №
Приоритет
Опубликовано 05.1.1974. Бюллетень № 1
Дата опубликования описания 29. IV.1974
М. Кл. С 04b 35/58
С 04b 35/72
Гасударственный камитет
Савета Миниатрав СССР ла делам изобретений н аткрытий
УДК 666.76(088.8) Авторы изобретения
Г. В. Самсонов, Т. В. Дубовик, T. В, Андреева, В. Ф. Мошкун, Г. В. Трунов, В. Н. Павликов и В. А. Артемов
Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР
Заявитель
КЕРАМИЧЕСКИЙ МАТЕРИАЛ
Предел прочности при сжатии, г/мме при 20 C
Объемное удельное электросопротивление, ом см нрп 20 С при 1200 G
1 0! 3
7 10
Предмет изобретения
25
Изобретение относится к области 1зысокотемпературного керамического материала, получаемого методом порошковой металлургии, и может быть использовано в технике высоких температур.
Известен керамический материал, включающий нитрид алюминия и кристаллы окисла
Металла.
Целью изобретения является повышение механической прочности и удельного электросопротивления материала.
Для этого материал содержит указанные компоненты в следующих количествах (в вес. %):
Нитрид алюминия 60 — 95
Пластинчатые кристаллы окиси хрома 5 — 40
Материал получают следующим образом.
Взятый в необходимых количествах нитрид алюминия смешивают с пластинчатыми кристаллами окиси хрома. Из полученной смеси прессуют заготовки, которые затем спекают при 1900 С в азоте в засыпке из нитрида бора, Полученный материал обладает слсдующitмн свойстваМи:
Керамический материал, включающий нптрид алюминия и кристаллы 0Kltcëà металла, о тл it ч а ю шийся тем, что, с целью повышения механической прочности и удельного элек20 тросопротивления, он содержит указанные компоненты в следующих количествах (в вес. %):
Нитрид алюминия 60 — 95
Пластинчатые кристаллы окиси хрома 5 — 40
