Патент ссср 410038

Патент ссср 410038

Иллюстрации

Показать все

Реферат

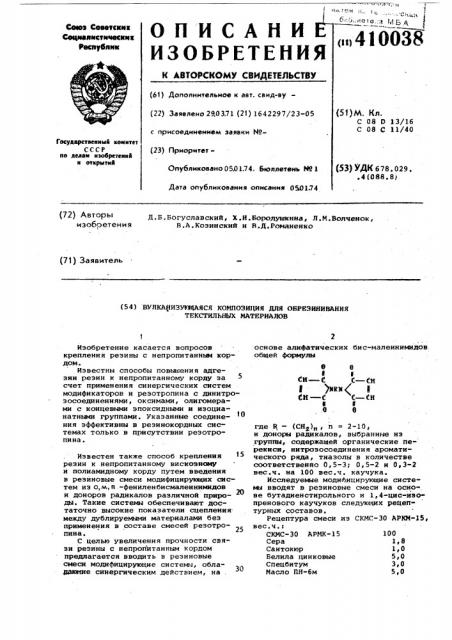

ОПИСАНИ

ИЗОБРЕТЕйИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Сеюз Севетспмк

Сецттаавстттчесвттк

Уеевублнк (61) Дополмительмое к авт. свид-ву(22) Заявлено 290371 (21) 1642297/23-05

М. Кл.

С 08 0 13/16

С 08 С 11/40 с присоедимемием заявки ¹Государственник квинтет

СССР лв лелви кзобретелив я открмтмй (23) ПриоритетУДК 6 78, 029 . .4 (088.8) Опубликовано 0501.74. бюллетень М

Дата опубликования описания 0501.7 (72} Авторы изобретения

Д.Б.Богуславский, Х.Н.Бородущкина, Л.И.Волченок, В.A.Êîýèíñêèé и В.Д.Романенко (71} Заявитель (54) ВУЛКА(1ИЗУтчЩАЯСЯ КОМПОЗИЦИЯ ДЛЯ ОБРЕЗИНИВАНИЯ

ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ

® 0 т 1

СИ C С вЂ” Cm

)n (CN — с — СН

1 Ф.0 . .6

1,8

1,0

5,0

3,0

5 0

Изобретение касается вопросов крепления резины с непропитанным кордом.

Известны способы повышения адгезии резин к непропитанному корду за счет применения синергических систем модификаторов и резотропина с динитрозосоединениями, оксимами, олигомерами с концевыми эцоксидными и изоцианатными группами. указанные соединения эффективны в резинокордных системах только в присутствии резотропина.

Известен также способ крепления резин к непропитанному вискозному и полиамидному корду путем введения в резиновые смеси модифицирующих систем иэ о,м,л -фениленбисмалеинимидов и доноров радикалов различной природы. Такие системы обеспечивают достаточно высокие показатели сцепления между дублируемыми материалами без применения в составе смесей резотропина.

С целью увеличения прочности связи резины с непропитанным кордом предлагается вводить в резиновые смеси модифицирующие системы, обла- 30 дающие синергическим действием, на . основе алифатических бис-малеинимидов. общей формулы где R — (СН ),, и = 2-10 и доноры радикалов, выбранные из группы, содержащей органические перекиси, нитрозосоединення ароматического ряда, тиазолы в количестве соответственно 0,5-3; 0,5-2 и 0,3-2 вес.ч. на 100 вес.ч. каучука.

Исследуемые модифицирующие системы вводят в резиновые смеси на осно-, ве бутадиенстирольного и 1,4-цис-изопренового каучуков следующих рецептурных составов, Рецептура смеси иэ CKMC-30 АРКМ-15, вес.ч.:

СКИС-30 АРИК-15

Сера

Сантокюр

Белила цинковые

Спецбитум

Масло ПН-бм

410038

Таблица l г

Полим

100Ъ

CKNC-30, APKM-15 A

СКИ-3

0,5

0,5

Олеиновая кислота техническая l,0

Сажа ПМ-70 5 О, О

Рецептура смеси из СКИ-З, вес.ч.:

СКИ-З. 100

Сера 1,8

Сантокюр 1,0

Белила цинковые 5,0

Ы-нитрозодифениламин 0,5

Стеарин 0,5

Спецбитум 5,0, Кумаронинденовая смола 5,0

Стабилизатор (продукт 4010)1,0

Неоэон Д 1 0

Сажа ПМ-.50 30,0

Сажа ПМ-70 15 0

Рецептура смеси из ЭПДК, вес.ч, Этиленпропилендиеновый каучук 100

Сера 1,8

Сантокюр 1,О

Альтакс 1,0

Белила цинковые 5,0

Стеарин l,0

Масло нектон 55,0

Сажа ПМ-50 31,0

Сажа ПМ-70 31,0

Смеси готовят в лабораторном резиносмесителе емкостью 2 л при ско Пример 2. В резиновые смеси иэ, 100Ъ CKNC-30 APKN-15 и 100Ъ СКИ-3 вводят следующие системы модификаторов; вес.ч.:

Г. 1,4-Бисмалеинимидобутан (1,4-БМБ)

Перекись дикумила

Д. 1,4-БМБ

Альтакс рости 30 об/мин. Продолжительность изготовления 1 стадии 4 мин. Температура в конце цикла смешения 110,150 С. МодиФицирующие добавки и се" ру вводят на зальцах.

Пример 1. В резиновые смеси иэ 1ООЪ СКМС-30 APKM-15 и 100Ъ КСИ-,З вводят следующие системы модификаторов, вес.ч.:

A. 1,2-Бисмалеинимидоэтан (1,2-БМЭ) 5

Перекись дикумила 0,5

Б; БМЭ 1,2-бисмалеинимидоэтан 5

ДибензтиазолилдисульФид (альтакс) 0 5

В. 1,2-Бисмалеинимидоэтан 5

N-4-Динитрозо-N-метиланилин (эластопар) 0,5

Результаты испытаний показывают, что при совместном применении 1,2бисмалеинимидоэтана с соединениями донорами свободных радикалов (перекись дикумила, альтакс, эластопар) существенно повышается прочность связи резин с непропитанными вискозным и полиамидным кордами (см.табл.l).

12,2 11,0 19,8 17,2 .1,9 11,0 19,1 17,0

12,3 11 1 19,6 16,4

11,8 9,3 19,7 17,2

Е. 1, 4-БМБ 5

Эластопар 0,5

Система из 1,4«бисмалеинимидобутана и различных доноров радикалов позволяет получать высокие показатели адгезии резин на основе бетадиенстирольного и цис-1,4-изопренового каучуков с непропитанным полиамидным корщэм (см. табл. 2).

4100 38

Таблица 2 чность связи резин по етоду, кгс/см полидный корд 23к

Полимер

100Ь ри 120 С норма услов

СКМС-30 АРКМ-15

18,0

16,6

16,7

18,7

16,1

17,5

СКИ-3

Формула изобретения

Таблица 3

I °

О О

40

120,0

11 7

9,8

9,6.11,0

9,2

Составитель Л.Всемирнова

Редактор Л.Письман Техред С.Мигай Корректор Г.Назарова

Заказ 2772/68 Тираж 584 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раущская наб.,д.4/5

Филиал ППП Патент, r.Óæãoðoä, ул,Проектная,4

Пример 3 ° В резиновую смесь иэ 100Ъ этиленпропилендиенового каучука вводят следующие системы модификаторов, вес.ч.:

М. 1,2-Бисмалеинимидоэтан 5

Перекись дикумила 0,5

3. 1, 4-Бисмалеинимидобутан 5

Перекись дикумила 0,5

И. 1,6-Бисмалеинимидогексан 5

Перекись дикумила 0,5

Результаты испытаний приведены в табл. 3.

Системы на основе алифатических .бисмалеинимидов и доноров радикалов существенно повышают прочность связи резин из .этиленпропилендиенового каучука с непронитанным кордом, что видно иэ данных табл. 3.

Вулканизуюиаяся композиция-для обреэинивания текстильных материалов на основе непредельных синтетических каучуков, содержащая серную вулканизующую группу, сажу, ускоритель вулканизации, нанолнители, пластификаторы, отличающаяся тем, что, с целью создания повыщенной прочности связи резин с тканью, например с непропитанным кордом, в резиновую смесь введены алкиленбисмалеинимиды общей формулы

35 где R (СН ) n = 2-10, в количестве 2-10 вес.ч. на 100 вес.ч. каучука и доноры радикалов, выбранные из группы, содержащей органические перекиси, нитрозосоединения ароматического ряда, тиазолы, в количестве соответственно 0,5-3; 0,5-2 и 0,3-2 вес.ч. на 100 вес.ч. каучука.
