Патент ссср 410118
Иллюстрации
Реферат
4IGII8

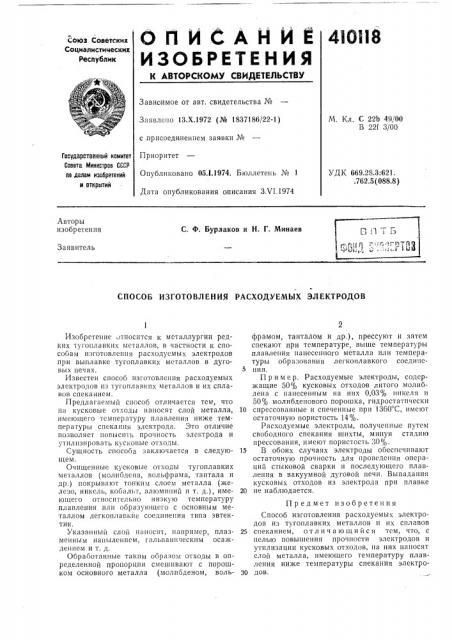

ОПЙСАйИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13,Х.1972 (№ 1837186/22-1) с присоединением заявки №
Приоритет
Опубликовано 05.1.1974. Бюллетень № 1
Дата опубликования описания ЗХ1.1974
М. Кл. С 22b 49/00
В 221 3/00
Гасударственный комитет
Совета Министров СССР оо делам ивооретений и открытий
УДК 669.28,3:621. .762.5 (088.8) Авторы изобретения
С, Ф. Бурлаков и Н. Г. Минаев!
;. " 1 1й
Заявитель
СПОСОБ ИЗГОТОВЛЕНИЯ РАСХОДУЕМЫХ ЭЛЕКТРОДОВ
Изобретение относится к металлургии редких тугоилавкнх металлов, в частности к способа м изготовления расходуемых электродов при выплавке тугоплавких металлов в дуговых печах. 5
Известен способ изготовления расходуемых электродов из тугоплавкнх металлов и их сплавов спекаиием.
Предлагаемый спосоо отличается тем, что на кусковые отходы наносят слой металла, 10 имеющего температуру плавления ниже температуры спскаиия электрода. Это отличие позволяет повысить прочность электрода и утилизировать кусковые отходы.
Сущность способа заключается в следую- 15 щем.
Очищенные кусковые отходы тугоплавких металлов (молибдена, вольфрама, тантала и др.) покрывшот тонким слоем металла (железо, никель, кобальт, алюминий и т. д.), име- 20 ющего относительно низкую температуру плавления или образующего с основным металлом легкоплавкие соединения типа эвтектик.
Указанный слой наносят, например, плаз- 25 меишнм напылением, гальваническим осаждением и т. д.
Обработанные таким образом отходы в определенной пропорции смешивают с порошком основного металла (молибденом, воль- 30 фрямом, танталом и др.), прессуют и зятем спекают при температуре, выше температуры плавления нанесенного металла или температуры образования легкоплавкого соединенияя.
Пример. Расходуемые электроды, содержащие 50% кусковых отходов литого молибдена с нанесенным на них 0 03% никеля и
50% молибдеиового порошка, гидростатически спрессованные и спеченные при 1360 С, имеют остаточную пористость 14%.
Расходуемые электроды, полученные путем свободного спекания шихты, минуя стадию прессования, имеют пористость 30%.
В обоих случаях электроды обеспечивают остаточную прочность для проведения операций стыковой сварки и последующего плавления в вакуумной дуговой печи, Выпадания кусковых отходов из электрода при плавке не наблюдается.
Предмет изобретения
Способ изготовления расходуемых электродов из тугоплавких металлов и их сплавов спеканием, отличающийся тем, что, с целью повышения прочности электродов и утилизации кусковых отходов, иа них наносят слой металла, имеющего температуру плавления ниже температуры спекания электродов.
