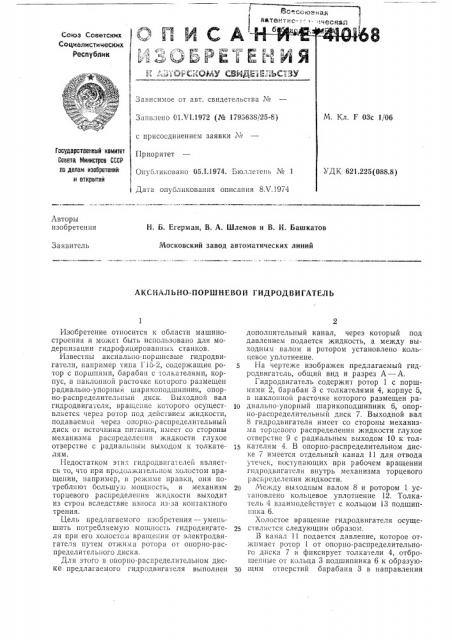

АКСИАЛЬНО-ПОРШНЕВОЙ ГИДРОДВИГАТЕЛЬ

Изобретение относится к области машиностроения и может быть использовано для модернизации гидрофицировапнеях станков.

Известны аксиальпо-поршневые гидродвигатели, например типа Г15-2, содержащие ро- 5 тор с поршнями, барабан с толкателями, корпус, в наклонной расточке которого размещен радиально-упорный шарикоподшипник, опорно-распределительпыи диск. Выходной вал гидродвигателя, вращение которого осуществляется через ротор под действием жидкости, подаваемой через oiIopllo-распределительный диск от источника питания, имеет со стороны механизма распределения жидкости глухое отверстие с радиальным выходом к толкате- 15 лям.

Недостатком этих гидродвш ателей является то> что при продолжительном холостом Вращении, например, в режиме правки, они потребляют большу;о мощность, и механизм торцевого распределения жидкости выходит из строя вследствие износа из-за контактного трения.

Цель предлагаемого изооретения — уменьшить потребляемую мощность гидродвигате- 25 ля при его холостом вращении от электродвигателя путем отжима ротора от опорно-распределительного диска.

Для этого в опорно-распределительном диске предлагаемого гидродвигателя выполнен Зр дополнительный канал, через который под давлением подается жидкость, а между выходным валом и ротором установлено кольцевое уплотнение.

На чертеже изображен предлагаемый гидродвигатсль, общий вид и разрез А — A.

Гидродвигатель содержит ротор 1 с поршнями 2, барабан 3 с толкателями 4, корпус 5, в наклонной расточке которого размещен радиальпо-упорный шарикоподшипник 6, опорно-распределительный диск 7. Выходной вал

8 гидродвигателя имеет со стороны механизма торцевого распределения жидкости глухое отверстие 9 с радиальным выходом 10 к толкателям 4. В опорно-распределительном диске 7 имеется отдельный канал 11 для отвода утечек, поступающих при рабочем вращении гидродвигатсля внутрь механизма торцевого распределения жидкости.

Между выходным валом 8 и ротором 1 установлено кольцевое уплотнение 12. Толкатель 4 взаимодействует с кольцом 13 подшипника 6.

Холостое вращение гидродвигателя осущестьляется следующим образом.

В капал 11 подается давление, которое отжимает ротор 1 от опорно-распределительного диска 7 и фиксирует толкатели 4, отброшенные от кольца 3 подшипника 6 к образующим отверстий барабана 3 в направлении

410168

Предмет изобретения

g3 10 Ф 12

Составитель Филатов

Редактор Е. Васева

Техред Т. Миронова

1(орректор Н. Аук

Заказ 1059/19 Изд. № 353 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 действия центробежных сил. Уплотнение 12 не допускает перетечки жидкости между ротором и выходным валом. Полости гидродвигателя соединены со сливом.

Аксиально-поршневой гидродвигатель, вращение выходного вала которого осуществляется через ротор под действием жидкости, подаваемой через опорно-распределительн >Й диск от источника питания, о т л ц ч а ю щ и йс я тем, что, с целью уменьшения потребляемой мощности гидродвигателя при его холо5 стом вращении от электродвигателя путем отжима ротора от опорно-распределительного диска, в последнем выполнен дополнительный капал, через который подается под давлением жидкость, а между выходным валом и ро10 тором установлено кольцевое уплотнение.
