1 ° затаит биб», 4lOI89

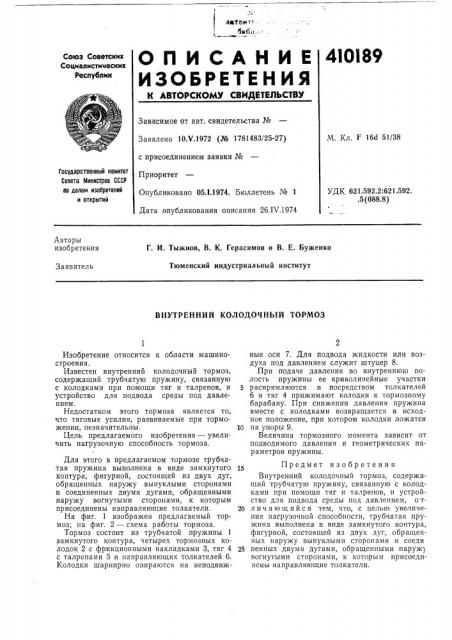

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10Х.1972 (№ 1781483/25-27) с присоединением заявки №

Приоритет

Опубликовано 05Л.1974. Бюллетень № 1

Дата опубликования описания 26.IV.1974

М. Кл. F 16d 51/38

facyp,àðñòâåíâ|é комитет

Совета Министров СССР по делам изооретений и открытий

УДК 621.592.2:621.592..5 (088.8) Авторы изобретения

Г. И. Тыжнов, В. К. Герасимов и В. Е. Буженко

Тюменский индустриальный институт

Заявитель

ВНУТРЕННИЙ КОЛ ОДОЧ Н Ы Й ТОРМОЗ

Изобретение относится к области машиностроения.

Известен внутренний колодочный тормоз, содержащий трубчатую пружину, связанную с колодками при помощи тяг и талрепов, и устройство для подвода среды под давлением.

Недостатком этого тормоза является то, что тяговые усилия, развиваемые при торможении, незначительны.

Цель предлагаемого изобретения — увеличить нагрузочную способность тормоза, Для этого в предлагаемом тормозе трубчатая пружина выполнена в виде замкнутого контура, фигурной, состоящей из двух дуг, обращенных наружу выпуклыми сторонами и соединенных двумя дугами, обращенными наружу вогнутыми сторонами, к которым присоединены направляющие толкатели.

На фиг. 1 изображен предлагаемый тормоз; на фиг. 2 — схема работы тормоза.

Тормоз состоит из трубчатой пружины 1 замкнутого контура, четырех тормозных колодок 2 с фрикционными накладками 3, тяг 4 с талрепами 5 и направляющих толкателей 6.

Колодки шарнирно опираются на неподвижные оси 7. Для подвода жидкости или воздуха под давлением служит штуцер 8.

При подаче давления во внутреннюю полость пружины ее криволинейные участки

5 распрямляются и посредством толкателей

6 и тяг 4 прижимают колодки к тормозному барабану. При снижении давления пружина вместе с колодками возвращается в исходное положение, при котором колодки ложатся

10 на упоры 9.

Величина тормозного момента зависит от подводи мого давления и геометрических параметров пружины, Предмет изобретения

Внутренний колодочный тормоз, содержащий трубчатую пружину, связанную с колодками при помощи тяг и талрепов, и устройство для подвода среды под давлением, о т20 л и ч а ю шийся тем, что, с целью увеличения нагрузочной способности, трубчатая пружина выполнена в виде замкнутого контура, фигурной, состоящей из двух дуг, обращенных наружу выпуклыми сторонами и соеди

25 пенных двумя дугами, обращенными наруж вогнутыми сторонами, к которым присоединены направляющие толкатели.

410189

Уиг."
