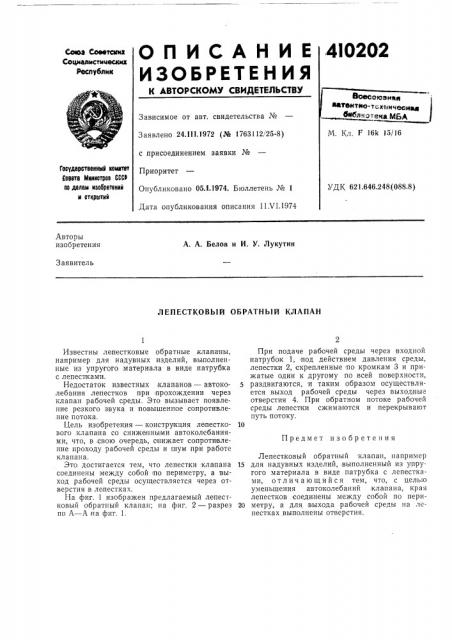

4102Î2
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Свез Советска
Соцмалмстммескмх
Реслублик
Всесоюэнавв вватантно-те кн мчес бв лиотема МБА
Зависимое от авт. свидетельства ¹
Заявлено 24.111.1972 (№ 1763112!25-8) с присоединением заявки №
Приоритет
Опубликовано 05.1.1974. Бюллетень № 1
Дата опубликования описания 11 VI.1974
М. Кл, F 16k 15/16
Госудорстооиный комитет
Соввтв Министров СССР оо долам изооротвний
ы открытий
УДК 621.646.248 (088.8) Авторы изобретения
А. А. Белов и И. У. Лукутин
Заявитель
ЛЕПЕСТКОВЪ|Й ОБРАТНЬ|Й КЛАПАН
Известны лепестковые обратные клапаны, например для надувных изделий, выполненные из упругого материала в виде патрубка с лепестками.
Недостаток известных клапанов — автоколебания лепестков при,прохождении через клапан рабочей среды. Это вызывает появление резкого звука и повышенное сопротивле,ние потока.
Цель изобретения — конструкция лепесткового клапана со сниженными автоколебаниями, что, в свою очередь, снижает сопротивление проходу рабочей среды и шум при работе клапана.
Это достигается тем, что лепестки кла пана соединены между собой iso периметру, а выход рабочей среды осуществляется через отверстия в лепестках.
На фиг. 1 изображен предлагаемый лепестковый обратный клапан; на фиг. 2 — разрез по А — А на фиг. 1.
При подаче рабочей среды через входной патрубак 1, под действием давления среды, лепестки 2, скрепленные по кромкам 3 и прижатые один к другому по всей поверхности, раздвигаются, и таким образом осуществляется выход рабочей среды через выходные отверстия 4. При обратном потоке рабочей среды лепестки сжимаются и перекрывают путь потоку.
Предмет изобретения
Лепестковый обратный клапан, например
15 для надувных изделий, выполненный из упругого материала в виде патрубка с лепестками, отличающийся тем, что, с целью уменьшения автоколебаний клапана, края лепестков соединены между собой по пери20 метру, а для выхода рабочей среды на лепестках выполнены отверстия.
410202 с Ф
NL/c . /
9Я/8. Г
