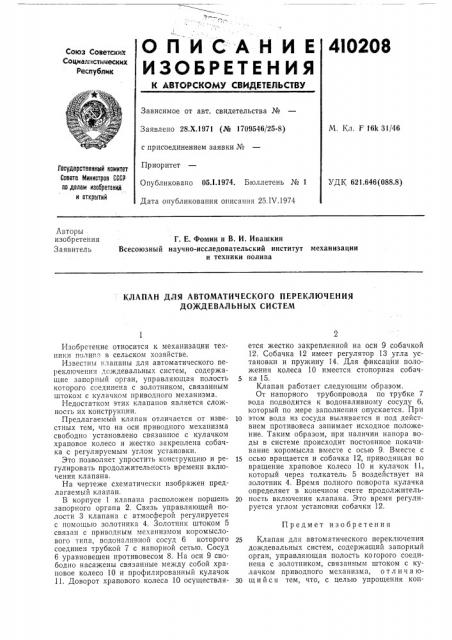

О П И С А Н И Е 4I0208
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.Х.1971 (№ 1709546/25-8) с присоединением заявки №
Приоритет
Опубликовано 05,1.1974. Бюллетень № 1
Дата опубликования описания 25.IV.1974
М. Кл. F 16k 31/46
Государственный комитет
Совета Министров СССР во делам изааретений и открытий
> ДК 621.646(088.8) Авторы изобретения
Заявитель
Г. Е. Фомин и В. И. Ивашкин
Всесоюзный научно-исследовательский институт механизации и техники полива
КЛАПАН ДЛЯ АВТОМАТИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ
ДО)КДЕВАЛЬНЫХ СИСТЕМ
Предмет изобретения
Изобретение относится к механизации техники по IHp0 в сельском хозяйстве.
Известны клапаны для автоматического переключения, ождевальных систем, содержащие за пор ный орган, управляющая полость которого соединена с золотником, связанным штоком с кулачком приводного механизма.
Недостатком этих клапанов является сложность их KOHcTp) ê! èè.
Предлагаемый клапан отличается от известных тем, что на оси приводного механизма свободно установлено связанное с кулачком храповое колесо и жестко закреплена собачка с регулируемым углом установки.
Это позволяет упростить конструкцию и регулировать продолжительность времени включения клапана.
На чертеже схематически изображен предлагаемый клапан.
В корпусе 1 клапана расположен поршень запорного органа 2. Связь управляющей полости 3 клапана с атмосферой регулируется с помощью золотника 4. Золотник штоком 5 связан с приводным механизмом коромыслового типа, водоналивной сосуд 6 которого соединен трубкой 7 с напорной сетью. Сосуд
6 уравновешен противовесом 8. На оси 9 свободно насажены связанные между собой храповое колесо 10 и профилированный кулачок
11. Доворот храпового колеса 10 осуществляется жестко закрепленной на оси 9 собачкой
12. Собачка 12 имеет регулятор 13 угла установки и пружину 14. Для фиксации положения колеса 10 имеется стопорная собач5 ка 15.
Клапан работает следующим образом.
От напорного трубопровода по трубке 7 вода подводится к водоналивному сосуду 6, который по мере заполнения опускается. При
10 этом вода из сосуда выливается и под действием противовеса занимает исходное положение. Таким образом, при наличии напора воды в системе происходит постоянное покачивание коромысла вместе с осью 9. Вместе с
15 осью вращается и собачка 12, приводящая во вращение храповое колесо 10 и кулачок 11, который через толкатель 5 воздействует на золотник 4. Время полного поворота кулачка определяет в конечном счете продолжитель20 ность включения клапана. Это время регулируется углом установки собачки 12.
25 Клапан для автоматического переключения дождевальных систем, содержащий запорный орган, управляющая полость когорого соединена с золотником, связанным штоком с кулачком приводного механизма, о т л и ч а юЗ0 шийся тем, что, с целью упрощения кон410208
Составитель Морозов
Техред Т. Курилко
Редактор Е. Васева
Корректор Л. Орлова
Заказ 1019/15 Изд. Из 428 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 струкции и регулирования продолжительности времени включения, на оси приводного механизма свободно установлено связанное с кулачком храповое колесо и жестко закреплена собачка с регулируемым углом установки.
