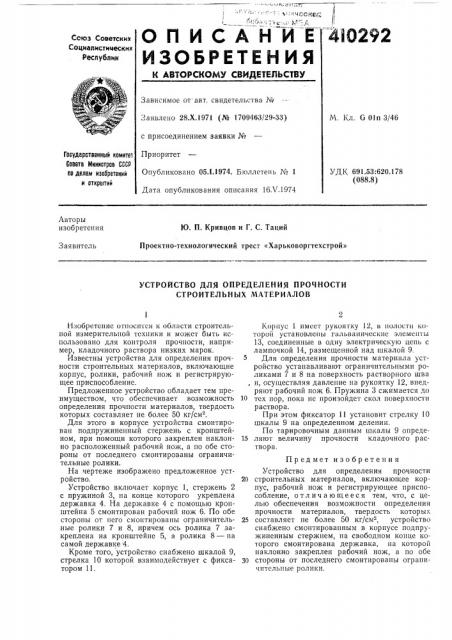

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

Заявлено 28.Х.1971 (№ 1709463/29-33) с присоединением заявки №

Приоритет

Опубликовано 05Л.1974. Бюллетень № 1

Дата опубликования описания 16Л .1974

М. Кл. G 01п 3/46

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 691.53;620.178 (088.8) Авторы изобретения

Ю. П. Кривцов и Г, С. Таций

Проектно-технологический трест «Харьковоргтехстрой»

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ

СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к области строительной измерительной техники и может быть использовано для контроля прочности, например, кладочного раствора низких марок.

Известны устройства для определения прочности строительных материалов, включающие корпус, ролики, рабочий нож и регистрирующее приспособление.

Предложенное устройство обладает тем преимуществом, что обеспечивает возможность определения прочности материалов, твердость которых составляет не более 50 кг/см .

Для этого в корпусе устройства смонтирован подпружиненный стержень с кронштейном, при помощи которого закреплен наклонно расположенный рабочий нож, а по обе стороны от последнего смонтированы ограничительные ролики.

На чертеже изображено предложенное устройство.

Устройство включает корпус 1, стержень 2 с пружиной 3, на конце которого укреплена державка 4. На державке 4 с помощью кронштейна 5 смонтирован рабочий нож 6. По обе стороны от него смонтированы ограничительные ролики 7 и 8, причем ось ролика 7 закреплена на кронштейне 5, а ролика 8 — на самой державке.4.

Кроме того, устройство снабжено шкалой 9, стрелка 10 которой взаимодействует с фиксатором 11.

Корпус 1 имеет (эукоятку 12, в полости которой установлены гальванические элементы

13, соединенные в одну электрическую цепь с лампочкой 14, размещенной над шкалой 9.

Для определения прочности материала устройство устанавливают ограничительными роликами 7 и 8 на поверхность растворного шва, и, осуществляя давление на рукоятку 12, внедряют рабочий нож 6. Пружина 3 сжимается до

1О тех пор, пока не произойдет скол поверхности раствора.

При этом фиксатор 11 установит стрелку 10 шкалы 9 на определенном делении.

По тарировочным данным шкалы 9 опреде15 ляют величину прочности кладочного раствора.

Предмет изобретения

Устройство для определения прочности

20 строительных материалов, включающее корпус, рабочий нож и регистрирующее приспособление, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности определения прочности материалов, твердость которых

25 составляет не более 50 кг/см, устройство снабжено смонтированным в корпусе подпружиненным стержнем, на свободном конце которого смонтирована державка, на которой наклонно закреплен рабочий нож, а по обе

ЗО стороны от последнего смонтированы ограничительные ролики.
