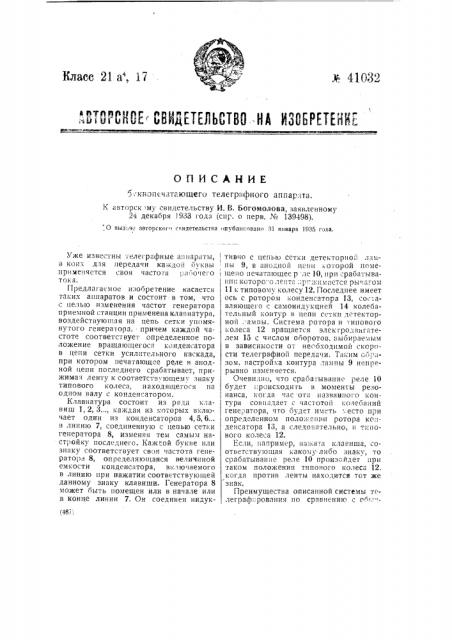

Класс 21 а, 17 х 41032

ОПИСАНИЕ

5 . квэпеч.-1 г,";ющего телеграфного аппарата.

K авторск:му свидетельству И. Ь. Богомолова, заявленному

24 декабря 1933 года 1сир. о перв. ¹ 139498). О выл:ле авторског i свидетельства опубликовано З1 января 1ЧЗО года. (46 г

Уже известны;елегряфные я.1иаряты, в кои дзя передачи каждой буквы применяется своя частога ря. очего тока.

Предлагаемое изооретение касается таких аппаратов и состоит в том, что с целью изменения частот генератора приемной станции применена клавиатура, воздействуюигая на цепь сетки упомянутого генера" îðà,,причем каждой частоте соответствует определенное положение вращающегос» конденсатора в цепи сетки усилительного каскада, при котором печатающее реле в анодной цепи последнего -рабатывает, прижимая ленту к соответствующему знаку типового колеся, находящего< я ня одном валу с конденсчтором.

Клавиатура состоит из ряд» клавиш 1, 2, 3..., каждая из которых включает один из конденсаторов 4, 5, 6... в линию 7, соединенную с цепью сетки генератора 8, изменяя тем самым настройку последнего. Кажгой букве или знаку соответствует своя частота генератора 8, определяющаяся величиной емкости конденсатора, включаемого в линию при нажатии соответствующей данному знаку клавиши. Генератора 8 может оыть помещен или в начале или в конце линии 7. Он соединен индук!, тивго с цепью сетки детекторной ля : иы 9, в янодиой пенн которой иоме, ще lo печатающее р ле 10, ири срабятыва иш; которо"о лепта .:р. .:кимяется ры .ягом

11 к типовому колесу 12. Последнее имеет ! ось с ротором конденсатора 13, со ",авляющего с сямоиндукцией 14 колебятельный контур в цепи сетки детекторной, ямиы. Система ротора и типового колеса 12 вращается элек гродвигятелем 15 с числом оооротов, выбирае. вым в зависимости от необходимой скорости телеграфной передачи, Таким образом, настройка контура лампы 9 неире рывно изменяется.

Очевидно, что срабатывание реле 10 будет i:роисходить в моменты резонанса, когда час отя названного контура совпадает с частотой колебаний генератора, что будет иметь . .есто при определенном поло;.,=-.иип ротора конденсатора 13, а следовательно, и типового колеса 12.

Если, например, нягкятя клавиша, соответствующая какому-либо знаку, то срабатывание реле 10 произойдет при таком положении типового колеся 12. когда против ленты находится тот же знак.

Преимущества описанной системы телеграф:-:ровяния по срявнени1о с сб,"ными состоят, в частности, в устранении дешифратора, простоте конструкции„ отсутствии батареи — оольшой емко ти и, наконец, возможности многократного телеграфирования (при применения различных диапазонов рабочих частот).

Количество необходимых частот может быть умень.пено, если примепигь

5-значный код, когда каждому знаку соответствует определенная комбян .ция из пяти час от, причем каждой частоте соответствует сраоатываняе одного из пяти реле.

Набранная комбинация расшифровывается дешифратором одной из известных систем.

7 ф ".э

Х (,о М,, Эксперт А. П, Селеаиез редактор И, Н. Григауьеь : рр л л t и 10бр тепир !

5укцопt"чагающHH Ti, i.:графный апii 1: рат з коем разным буквам соответ ствуют разные час.:оты рабо.его тока., отличающийся тем, что для изменения частоты генератора приемной станция ! на передатчике применена клавиатур:.,, включающая конденсаторы в,линию, связанную индуктивно с цепью сетки генератора, включенное в анодную цепь

: коего печатающее реле предназначено приходить в действие при повороте пода «,;:æíîé системы конденсатора i: à угол, соответствующий такой настройке генератора, которая соответствует настройке контура линии.
