Реферат

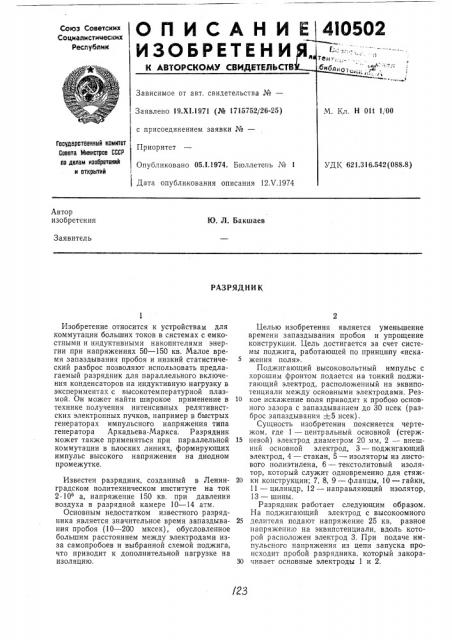

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик! . г g

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.Х1.1971 (№ 1715752J26-25) с присоединением заявки №вЂ”

Приоритет

М. Кл. Н Olt 1„ ОО

Государственный комитет

Совета Министров СССР ее делам иааоретений и открытий

Опубликовано 05.1.1974. Бюллетень № l

)

I Дата опубликования описания 12.V.1974

УДК 621.316.542(088.8) Автор изобретения

Ю. Л. Бакшаев

Заявитель

РАЗРЯДНИ К

Изобретение относится к устройствам для коммутации больших токов в системах с емкостными и индуктивными накопителями энергии при напряжениях 50 — 150 кв. Малое время запазд|ывания пробоя и низкий статистический разброс позволяют использовать предлагаемый разрядник для параллельного включения конденсаторов на индуктивную нагрузку в экспериментах с высокотемпературной плазмой. Он может найти широкое применение в технике получения интенсивных релятивистских электронных пучков, например в быстрых генераторах импульсного напряжения типа генератора Аркадьева-Маркса. Разрядник может также применяться при параллельной коммутации в плоских линиях, формирующих импульс высокого напряжения на диодном промежутке.

Известен разрядник, созданный в Ленинградском политехническом институте на ток

2 106 а, напряжение 150 кв. при давлении воздуха в разрядной камере 10 — 14 атм.

Основным недостатком известного разрядника является значительное время запаздывания пробоя (10 — 200 мксек), обусловленное большим расстоянием между электродами изза самопробоев и выбранной схемой поджига, что приводит к дополнительной нагрузке на изоляцию.

Целью изобретения является уменьшение времени запаздывания пробоя и упрощение конструкции. Цель достигается за счет системы поджига, работающей по принципу «искажения поля».

Поджигающий высоковольтный импульс с хорошим фронтом подается на тонкий поджигающий электрод, расположенный на эквипотенциали между основными электродами. Рез10 кое искажение поля приводит к пробою основного зазора с запаздыванием до 30 нсек (разброс запаздывания +-5 нсек).

Сущность изобретения поясняется чертежом, где 1 — центральный основной (стерж15 невой) электрод диаметром 20 мм, 2 — внешний основной электрод, 3 — поджигающий электрод, 4 — стакан, 5 — изоляторы из листового полиэтилена, 6 — текстолитовый изолятор, который служит одновременно для стяж20 ки конструкции; 7, 8, 9 — фланцы, 10 — гайки, 11 — цилиндр, 12 — направляющий изолятор, 13 — шины.

Разрядник работает следующим образом.

На поджигающий электрод с высокоомного

25 делителя подают напряжение 25 кв, равное напряжени о на эквипотенциали, вдюль которой расположен электрод 3. При подаче импульсного напряжения из цепи запуска происходит пробой разрядника, который закора30 чивает основные электроды 1 и 2.

410502

Составитель В. Ким

Текрсд Т. Ус<ова

Корректор Н. Аук

Редактор Т. Орловская

Заказ 1067 14 Изд. ¹ 333 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В одной из моделей разрядника время запаздывания пробоя основного зазора от момента прихода поджигающего импульса на электрод поджига составляло при рабочем напряжении 50 кв приблизительно 100 нсек (разброс 1-20 нсек). Максимальный пиковый ток в контуре достигал 300 ка. Многократная коммутация в режиме максимальных токов не внесла существенных изменений в состояние поверхностей основных электродов.

Поджиг разряд|ника происходит по обычной схеме, когда заряженный до нескольких десятков киловольт кабель замыкают на одном конце с помощью вспомогательного разрядника, и разрядная волна, проходя по кабелю, на противоположном конце меняет знак напряжения. Противоположный конец кабеля подсоединен к поджигающему электроду через высокочастотный конденсатор и развязывающее сопротивление.

Предлагаемая конструкция разрядника, как показали испытания опытных образцов, обеспечивает малое время запаздывания, небольшую затрату энергии на поджиг разряда (-1 дж) и высокую надежность прибора.

Предмет изобретения

10 Разрядник, состоящий из разрядной камеры, межэлектродной изоляции, поджигающего электрода и коаксиальных основных электродов, отличающийся тем, что, с целью уменьшения времени запаздывания пробоя и

15 упрощения конструкции, поджигающий электрод выполнен в виде цилиндра, соосного основным электродам и введенного в пространство между основными электродами.
