Реферат



4ЙИИ6

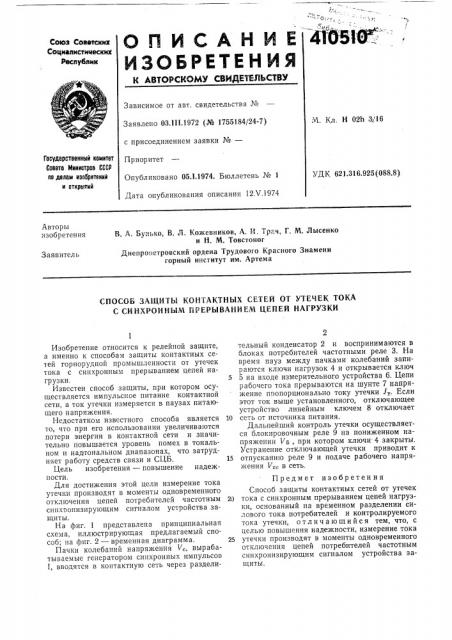

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистииеских

Республик

Зависимое от авт. свидетельства ¹

Ч Кл H 02h 3/16

Заявлено 03.111.1972 (№ 1755184/24-7) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.1.1974, Бюллетень № 1

Дата опубликования описания 12.V.1974

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.316.925 (088.8) Авторы изобретения

В. A. Бунько, В. Л. Кожевников, А, И. Трач, Г. M. Лысенко и Н. М. Товстоног

Днепропетровский ордена Трудового Красного Знамени горный институт им. Артема

Заявитель

СПОСОБ ЗАЩИТЫ КОНТАКТНЫХ СЕТЕЙ ОТ УТЕЧЕК ТОКА

С СИНХРОННЫМ ПPEPblBAHHEM ЦЕПЕЙ НАГРУЗКИ

Изобретение относится к релейной защите, а именно к способам защиты контактных сетей горнорудной промышленности от утечек тока с синхронным прерыванием цепей нагрузки.

Известен способ защиты, при котором осуществляется импульсное питание контактной сети, а ток утечки измеряется в паузах питающего напряжения.

Недостатком известного способа является то, что при его использовании увеличиваются потери энергии в контактной сети и значительно повышается уровень помех в тональном и надтональном диапазонах, что затрудняет работу средств связи и СЦБ.

Цель изобретения — повышение надежности.

Для достижения этой цели измерение тока утечки производят в моменты одновременного отключения цепей потребителей частотным синхпонизирующим сигналом устройства защиты.

На фиг. 1 представлена принципиальная схема, иллюстрирующая предлагаемый способ; на фиг. 2 — временная диаграмма.

Пачки колебаний напряжения V<, вырабатываемые генератором синхронных импульсов

I, вводятся в контактную сеть через разделительный конденсатор 2 и воспринимаются в блоках потребителей частотными реле 3. На время пауз между пачками колебаний запираются ключи нагрузок 4 и открывается ключ

5 5 на входе измерительного устройства 6. Цепи рабочего тока прерываются на шунте 7 напряжение поопорционально току утечки Jy. Если этот ток выше установленного, отключающее устройство линейным ключем 8 отключает

10 сеть от источника питания.

Дальнейший контроль утечки осуществляется блокировочным реле 9 на пониженном напряжении Us, при котором ключи 4 закрыты.

Устранение отключающей утечки приводит к

15 отпусканию реле 9 и подаче рабочего напряжения V q в сеть.

Предмет изобретения

Способ защиты контактных сетей от утечек

20 тока с синхронным прерыванием цепей нагрузки, основанный на временном разделении силового тока потребителей и контролируемого тока утечки, отличающийся тем, что, с целью повышения надежности, измерение тока

25 утечки производят в моменты одновременного отключения цепей потребителей частотным синхронизирующим сигналом устройства защиты.

410510

Фиг.1
