Реферат

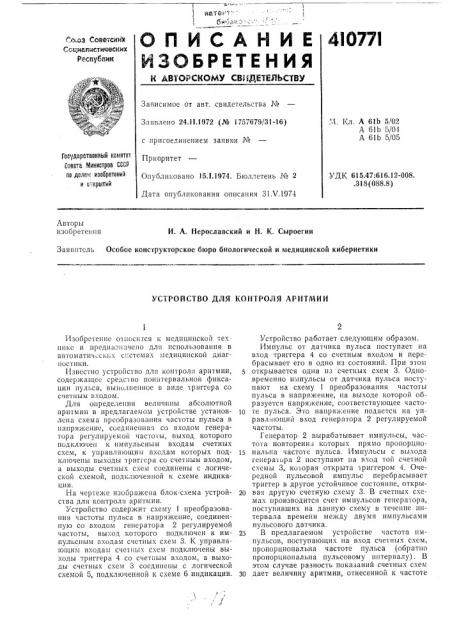

) ватбнт" l1 бляо с .,О 03 СОВ67СКИХ

Социапистииеекик

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.11.1972 (№ 1757679/31-16) с присоединением заявки ¹

П,рио,ритет

Опубликовано 15.I.1974. Бюллетень № 2

Дата опубликования описания 31 V.1974. .1. Кл. А 61Ь 5/02

А 61b 5/04

А 61Ь 5/05

Гасударственный комитет

Совета Министров СССР по делам изооретений н открытий

УДК 615.47:616.12-008..318 (088.8) Авторы изобретения

И. А. Нерославский и H. К, Сыроегин

Заяьптель Особое конструкторское бюро биологической и медицинской кибернетики

УСТРойстИО ДЛЯ КО1ПРОЛЯ АИ тМИИ

Изобретение относнгся к медицинской тех ьпп;е и предназначено для использования в автоматик скнx. с,".стемах медицинской диагностики.

Известно устройство для контроля аритмии, содержащее средство поиптервальной фиксации пульса, выл олненное в виде триггера со счетным входом.

Для определения величины абсолютной аритмии в предлагаемом устройстве установлена схема преобразования частоты пульса в напряжение, соединенная со входом генератора регулируемой частоты, выход которого подключен к импульсным входам счетных схем, к управляющим входам которых подключены выходы триггера со счетным входом, а выходы счетных схем соединены с логической схемой, подключенной к схеме индикации.

На чертеже изображена блок-схема устройства для контроля аритмии.

Устройство содержит схему 1 преобразования частоты пульса в напряжение, соединенную со входом генератора 2 регулируемой частоты, выход которого подключен к импульсным входам счетных схем 3. К управляющим входам счетных схем подключены выходы триггера 4 со счетным входом, а выходы счетных схем 3 соединены с логической схемой 5, подключенной к схеме 6 индикации.

Устройство работает следующим образом.

Импульс от датчика пульса поступает на вход триггера 4 со счетным входом и перебрасывает его в одно из состояний. При этом открывается одна из счетных схем 3. Одновременно импульсы от датчика пульса поступают на схему 1 преобразования частоты пульса в напряжение, на выходе которой образуется напряжение, соответствующее часто10 те пульса. Это напря>кение подается на управляющий вход генератора 2 регулируемой частоты.

Генератор 2 вырабатывает импульсы, частота повторения которых прямо пропорцио15 нальна частоте пульса. Импульсы с выхода генератора 2 поступают на вход той счетной схемы 3, которая открыта триггером 4. Очередной пульсовой импульс перебрасывает триггер в другое устойчивое состояние, откры20 вая другую счетную схему 3. В счетных схемах производится счет импульсов генератора, поступивших на данную схему в течение интервала времени между двумя импульсами пульсового датчика.

2э В предлагаемом устройстве частота импульсов, поступающих на Bxojl, сче1ных схем, пропорциональна частоте пульса (обратно пропорциональна пульсовому интервалу) . В этом случае разность показаний счетных схем

30 дает величину аритмии, отнесенной к частоте

410771

Составитель Т. Головина

Техред T. Курилко

Редактор Л. Василькова

Корректор Т. Гревцова

Ззказ 1172 5 Изд ¹ 1160 Тирана 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб, д 4/5

Типография, пр. Сапунова, 2 пульса. B каждом периоде пульсовой частоты производится анализ показаний счетных схем с помощью логической схемы 5 и схемы б индикации.

Предмет изобретения

Устройство для контроля арптмцп, содержащее средство поинтервальной фиксации пульса, выполненное в виде триггера со счетным входом, о т л и ч а ю щ е е с я тем, что, с целью определения величины абсолютной аритмии, в нем установлена схема преобразования частоты пульса в напряжение, соединенная со входом генератора регулируемой частоты, выход которого подключен к импульсным входам счетных схем, к управляющим входам которых подключены выходы триггера со счетным входом, а выходы счетных схем соединены с логической схемой, 10 подкл1оченной к схеме индикации.
