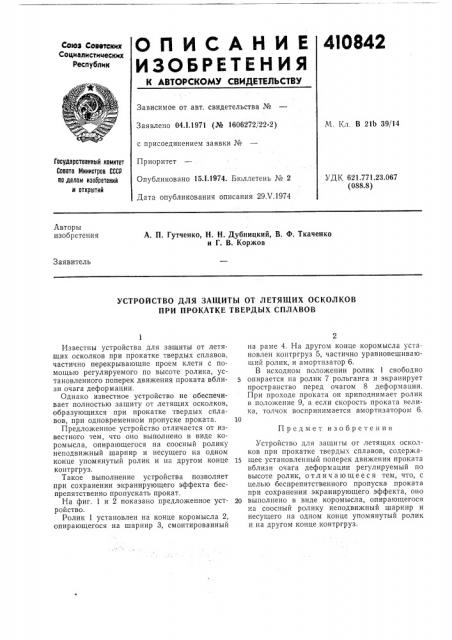

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 04.1.1971 (№ 1606272/22-2) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 29Х.1974
М, Кл. В 21Ь 39/14
Государственный комитет
Совета Министров СССР по делам изаоретений и открытий
УДК 621.771.23.067 (088.8) Авторы изобретения
А. П. Гутченко, Н. Н. Дубницкий, В. Ф. Ткаченко и Г. В. Коржов
Заявитель
УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ЛЕТЯЩИХ ОСКОЛКОВ
ПРИ ПРОКАТКЕ ТВЕРДЫХ СПЛАВОВ
Предмет изобретения
Известны устройства для защиты от летящих осколков при прокатке твердых сплавов, частично перекрывающие проем клети с помощью регулируемого по высоте ролика, установленного поперек движения проката вблизи очага деформации.
Однако известное устройство не обеспечивает полностью защиту от летящих осколков, образующихся при прокатке твердых сплавов, при одновременном пропуске проката.
Предложенное устройство отличается от известного тем, что QHo выполнено в виде коромысла, опирающегося на соосный ролику неподвижный шарнир и несущего на одном конце упомянутый ролик и на другом конце контргруз.
Такое выполнение устройства позволяет при сохранении экранирующего эффекта беспрепятственно пропускать прокат.
На фиг. 1 и 2 показано предложенное устройство.
Ролик 1 установлен на конце коромысла 2, опирающегося на шарнир 3, смонтированный
2 на раме 4. На другом конце коромысла установлен контргруз 5, частично уравновешивающий ролик, и амортизатор 6.
В исходном положении ролик 1 свободно опирается на ролик 7 рольганга и экранирует пространство перед очагом 8 деформации.
При проходе проката он приподнимает ролик в положение 9, а если скорость проката велика, толчок воспринимается амортизатором 6.
Устройство для защигы or летящих осколков при прокатке твердых сплавов, содержа1s щее установленный поперек движения проката вблизи очага деформации регулируемый по высоте ролик, отличающееся тем, что, с целью беспрепятственного пропуска проката при сохранении экранирующего эффекта, оно
20 выполнено в виде коромысла, опирающегося на соосный ролику неподвижный шарнир и несущего на одном конце упомянутый ролик и на другом конце контргруз.
410S42
Риг. 1
