Реферат



Класс 21g, И 3 5

® 41091

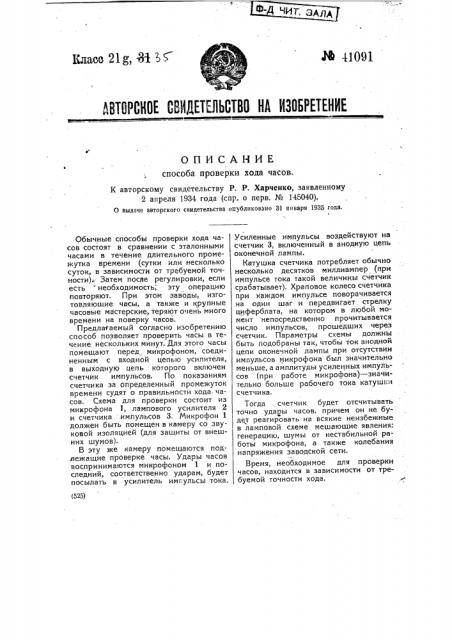

ЛВТОРСНОЕ СВИЙЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа проверки кода часов.

К авторскому свидетельству P. P. Харченко, заявленному

2 апреля 1934 года (спр. о перв. № 145040).

0 выдаче авторского свидетельства опубликовано 31 января 1935 года. (525) Обычные способы проверки хода часов состоят в сравнении с эталонными часами в течение длительного промежутка времени (сутки или несколько суток., в зависимости от требуемой точности). †; Затем после регулировки, если есть необходимость, эту операцию повторяют. При этом -заводы, изготовляющие часы, а также и крупные часовые мастерские, теряют очень много времени на поверку часов.

Предлагаемый согласно изобретению способ позволяет проверить часы в течение нескольких минут. Для этого часы помещают перед, микрофоном, соединенным с входной цепью усилителя, в выходную цепь которого включен счетчик импульсов. По показаниям счетчика за определенный промежуток времени судят о правильности хода- часов. Схема для проверки состоит из микрофона 1, лампового усилителя 2 и счетчика .импульсов 3. Микрофон 1 должен быть помещен в камеру со .звуковой изоляцией (для защиты от внешних шумов).

В эту же камеру помещаются подлежащие проверке часы. Удары часов воспринимаются микрофоном 1 и последний, соответственно ударам, будет посылать в усилитель имгульсы тока.

Усиленные импульсы воздействуют на счетчик 3, включенный в анодную цепь оконечной лампы.

Катушка счетчика потребляет обычно несколько десятков миллиампер (при импульсе тока такой величины счетчик срабатывает). Храповое колесо счетчика при каждом импульсе поворачивается на один шаг и передвигает стрелку циферблата, на котором в любой момент непосредственно прочитывается число импульсов, прошедших через счетчик. Параметры схемы должны быть подобраны так, чтобы ток анодной цепи оконечной лампы при отсутствии импульсов микрофона был значительно меньше, а амплитуды усиленных импульсов (при работе микрофона) — значительно больше рабочего тока катушки с четч и к а.

Тогда счетчик будет отсчитывать точно .удары часов, причем он не буде.т реагировать на всякие неизбежные в ламповой схеме мешающие явления: генерацию, шумы от нестабильной работы микрофона, а также колебания напряжения заводской сети.

Время, необходимое для проверки часов, находится в зависимости от требуемой точности хода, Очевидно, точность проверки будет прямо пропорциональна минимальному времени проверки. Так например, для проверки с точностью: до 4 минут в сутки — потребуется минимум 3 минуты до 2 минут в сутки — потребуется минимум б минут до 1 минуты в сутки — потребуется минимум 12 минут до 30 секунд в сутки — потребуется минимум 24 минуты.до 15 секунд в сутки †потребует минимум 48 минут.

Предмет и зоб ретени я.

Способ проверки хода часов, отличающийся тем, что часы помещают iteред микрофоном, соединенным с входной цепью усилителя, в выходную цепь коего включен счетчик импульсов,, и по показаниям счетчика за определенный промежуток времени судят «о ходе проверяемых часов.

Эксперт А. П. Селезнев., Редактор Н. Н. Григорьев

Тип, .Промполиграф . Тамбовская, 12. Зак. 2056
