Цорr p,; .

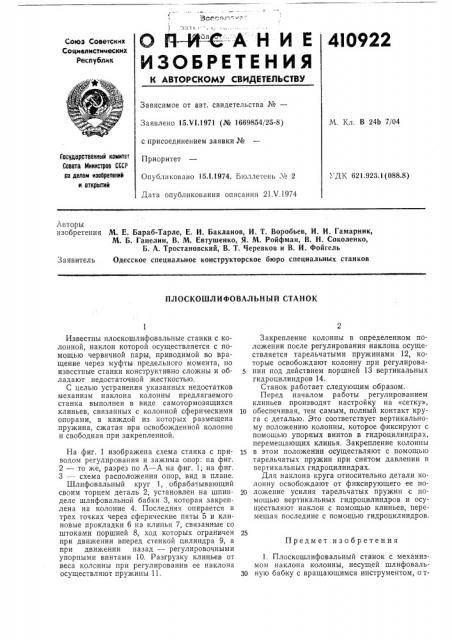

О Й вЂ” И-"-"б-А Н И Е
ИЗОБРЕТЕНИЯ
4)0922
Союз Советских
Соцналмстимеских
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 15.V1.1971 (¹ 1669854/25-8) с присоединением заявки №
Приоритет
Опубликовано 15.1.1974. Бюллетень № 2
Дата опубликования описания 21 V.1974
М. 1 л. В 24Ь 7/04
Гвоудврственный комитет
Совета Министров СССР ао делам изобретений и открытий
, ДК, 621.923.1(088.8) Авторы изобретения М. Е. Бараб-Тарле, Е. И. Бакланов, И. Т. Воробьев, И. И. Гамарник, М. Б. Ганелин, В. М. Евтушенко, Я. М. Ройфман, В. Н. Соколенко, Б. А. Тростановский, В. Т. Черевков и В. И. Фойгель
Заявитель Одесское специальное конструкторское бюро специальных станков
ПЛОСКОШЛИФОВАЛЬНЫЙ СТАНОК
Предмет изобретения
Известны плоскошлифовальные станки с колонной, наклон которой осуществляется с помощью червячной пары, приводимой во вращение через муфты предельного момента, но известные станки конструктивно сложны и обладают недостаточной жесткостью.
С целью устранения указанных недостатков механизм наклона колонны предлагаемого станка выполнен в виде самотормозящихся клиньев, связанных с колонной сферическими опорами, в каждой из которых размещена пружина, сжатая при освобожденной колонне и свободная при закрепленной.
На фиг. 1 изображена схема станка с приводом регулирования и зажима опор: на фиг.
2 — то же, разрез по А — А на фиг. 1; на фиг.
3 — схема расположения опор, вид в плане.
Шлифовал ьный круг 1, обрабатывающий своим торцем деталь 2, установлен на шпинделе шлифовальной бабки 3, которая закреплена на колонне 4. Последняя опирается в трех точках через сферические пяты 5 и клиновые прокладки 6 на клинья 7, связанные со штоками поршней 8, ход которых ограничен при движении вперед стенкой цилиндра 9, а при движении назад — регулировочными упорными винтами 10. Разгрузку клиньев от веса колонны при регулировании ее наклона осуществляют пружины 11.
Закрепление колонны в определенном положении после регулирования наклона осуществляется тарельчатыми пружинами 12, которые освобождают колонну при регулировании под действием поршней 13 вертикальных гидроцилиндров 14.
Станок работает следующим образом.
Перед началом работы регулированием клиньев производят настройку на «сетку», 10 обеспечивая, тем самым, полный контакт круга с деталью. Это соответствует вертикальному положению колонны, которое фиксируют с помощью упорных винтов в гидроцилиндрах, перемещающих клинья. Закрепление колонны
l5 в этом положении осуществляют с помощью тарельчатых пружин при снятом давлении в вертикальных гидроцилиндрах.
Для наклона круга относительно детали колонну освобождают от фиксирующего ее по20 ложение усилия тарельчатых пружин с помощью вертикальных гидроцилиндров и осуществляют наклон с помощью клиньев, перемещая последние с помощью гидроцилиндров.
1. Плоскошлифовальный станок с механизмом наклона колонны, несущей шлифоваль30 ную бабку с вращающимся инструментом, от410922 л и ч а ю шийся тем, что, с целью повышения жесткости и упрощения конструкции, механизм наклона колонны, выполнен в виде самотормозящихся клиньев, связанных с колонной сферическими опорами.
2. Станок по п. 1, отличающийся тем, что каждый клин имеет свой автономный привод.
3. Станок по пп. 1 и 2, отличающийся тем, что, с целью уменьшения износа клиньев при перемещении, в каждой опоре размещена пружина, работающая на сжатие при освобожденной колонне и освобожденная при закрепленной колонне.
5 4. Станок по пп. 1 — 3, отличающийся тем, что, с целью повышения производительности путем выбора оптимального зазора между кругом и деталью при возврате колонны в вертикальное положение, каждый клин
10 выполнен регулируемым.
