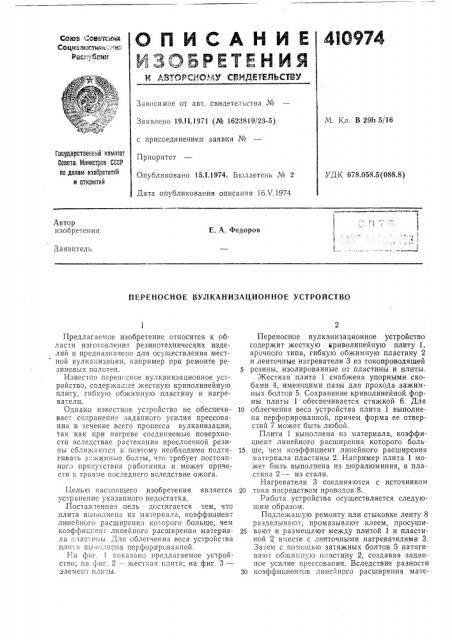

О П И C А Н И Е 410974

I":-:ÇÎÁ PETE Н И Я

Н АВТОРСТВ!АУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В 29h 5/16

Заявлено 19,11.1971 (№ 1623819/23-5) с присоединением заявки №

Приоритет

Опубликовано 15.1.1974. Бюллетень № 2

Дата опубликования описания 1б.V.1974

Гасударствеввый каметет

Савета Министрае СССР аа делам иэааретевай и аткрытнй

УДК 678.058.5 (088,8) Автор изобретения

Е. А. Федоров

Заявитель

ПЕРЕНОСНОЕ ВУЛКАНИЗАЦИОННОЕ УСТРОЙСТВО

Предлагаемое изобретение относится к области изготовления резинотехнических изделий и предназначено для осуществления местной вулканизации, например при ремонте резиновых полотен.

Известно переносное вулканизационное устройство, содержагцее жесткую криволинейную плиту, гибкую обжимную пластину и нагреватели.

Однако известное устройство не обеспечивает сохранения заданного усилия прессования в течение всего процесса вулканизации, так как при нагреве соединяемые поверхности вследствие растекания прослоечной резины сближаются и поэтому необходимо подтягивать з",жимные болты, что требует постоянного присутствия работника и может привести к травме последнего вследствие ожога.

Целью настоящего изобретения является устранение указанного недостатка.

Постan aåííà я цель достигается тем, что плита выполнена из материала, коэффициент линейного расширения которого больше, чем коэффициент линейного расширения материал- плас-,ивы. .ля облегчения веса устройства пл.па выi олнепа перфорированной.

Và фиг. 1 показано предлагаемое устройство; на фиг. 2 - жесткая плита; на фиг. 3— элемент плиты.

Переносное вулканизационное устройство содержит жесткую криволинейную плиту 1, арочного типа, гибкую обжимную пластину 2 и ленточные нагреватели 3 из токопроводящей

Б резины, изолированные от пластины и плиты.

УКесткая плита 1 снабжена упорными скобами 4, имеющими пазы для прохода зажимных болтов 5. Сохранение криволинейной формы плиты 1 обеспечивается стяжкой б. Для

10 облегчения веса устройства плита 1 выполнена перфорированной, причем форма ее отверстий 7 может быть любой.

Плита 1 выполнена из материала, коэффи. циент линейного расширения которого боль15 ше, чем коэффициент линейного расширения материала пластины 2. Например плита 1 может быть выполнена из дюралюминия, а пластина 2 — из стали.

Нагреватели 3 соединя отся с источником

20 тока посредством проводов 8.

Работа устройства осуществляется следующим образом.

Подлежащую ремонту или стыковке ленту 8 разделывают, промазывают клеем, просуши25 вают и размещают между плитой 1 и пластиной 2 в.аесте с ленточными нагревателями 3.

Затем с помощью затяжных болтов 5 натягивают обжимную пластину 2, создавая заданное усилие прессования. Вследствие разности

ЗО коэффициентов линейного расширения мате410974

Предмет изобретения

Риг.1

b, о,, о а Оо оо а а

/ " --огоаоаоооа а а а.а

-.".,"аo„„D о бо

Риг. Г

Риг. 5

Составитель В. Батурова

Редактор Л, Емельянова Техред Г. Васильева Корректор M. Лейзерман

Заказ 1113/12 Изд. № !177 Тираж 651 Подписное

ЦКИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 риалов плиты 1 и пластины 2, усилие прессования будет сохраняться без подтягивания бо.ттов 5.

1. Переносное вулканизационное устройство, например для ремонта резиновых полотен, содержащее жесткую криволинейную плиту, гибкую обжимную пластину и нагреватели, отличающееся тем, что, с целью обеспечения сохранения заданного усилия прессования в течение всего процесса вулканизации, плита выполнена из материала, коэффициент

5 линейного расширения которого больше, чем коэффициент линейного расширения материала пластины.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью облегчения его веса, плита

10 выполнена перфорированной.
