Реферат



4И007

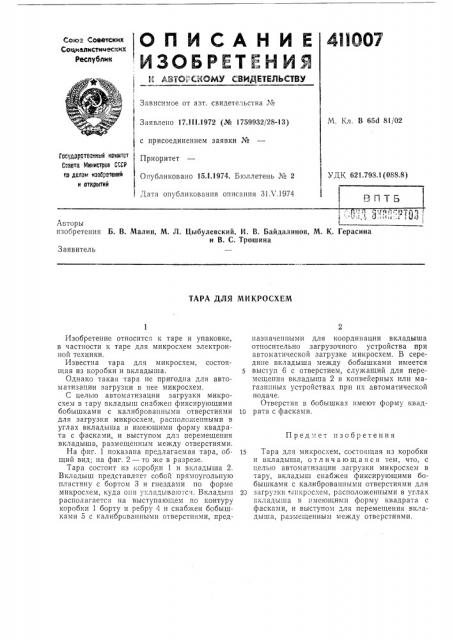

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

a» иъ1 ;: g»apery рцд цд, уру !

Со ов Советских

Социалистических

Республик (Зависимое от азт. свидетельства №

Заявлено 17Л11.1972 (№ 1759932/28-13) с присоединением заявки №

М. Кл. В 65cl 81/02

Гоеудорстеениый комитет

Сееета Министров СССР ео делам изоеретеиий и открытий

Приоритет

УДК 621.798Л (088.8)! ВПТБ

Опубликовано 15Л.1974, Бюллетень № 2

Дата опубликования описания 31Х.1974

ТАРА ДЛЯ MHKPOCXEM

Авторы изобретения Б. В. Малин, М. Л. Цыбулевский, и В. С.

Заявитель

Изобретение относится к таре и упаковке, в частности к таре для микросхем электронной техники.

Известна тара для микросхем, состоящая из коробки и вкладыша.

Однако такая тара пе пригодна для автоматизации загрузки в нее микросхем.

С целью автоматизации загрузки микросхем в тару вкладыш снабжен фиксирующими бобышками с калиброванными отверстиями для загрузки микросхем, расположенными в углах вкладыша и имеющими форму квадрата с фасками, и выступом длп перемещения вкладыша, размещенным между отверстиями.

На фиг. 1 показана предлагаемая тара, общий вид; на фиг. 2 — то же в разрезе.

Тара состоит из коробки 1 и вкладыша 2.

Вкладыш представляет собой прямоугольную пластину с бортом 3 и гнездами по форме микросхем, куда они укладываются. Вкладыш располагается на выступаюгцем по контуру коробки 1 борту и ребру 4 и снаб:кен бобышками 5 с калиброванными отверстиями, пред". и -". »о."" » у л

Д,,, ».,,, ц,)

»

H. В. Байдалинов, М. К. Герасина

Трошина назначенными для координации вкладыша относительно загрузочного устройства при автоматической загрузке микросхем. В середине вкладыша между бобышками имеется выступ 6 с отверстием, служащий для перемещения вкладыша 2 в конвейерных или магазинных устройствах при нх автоматической подаче.

Отверстия в бобышках имеют форму квад10 рата с фасками.

Пред Ieт изобретения

15 Тара для микросхем, состоящая из коробки и вкладыша, отличающаяся тем, что, с целью автоматизации загрузки микросхем в тару, вкладыш снабжен фиксирующими бобышками с калиброванными отверстиями для

2,» загрузки мн«poc:;å»I, расположенными в углах вкладыша и име»ощими форму квадрата с фасками, и выступом для перемещения вкладыша, размещенным между отверстиями.
